倒置式屋面(2)防水节点详图

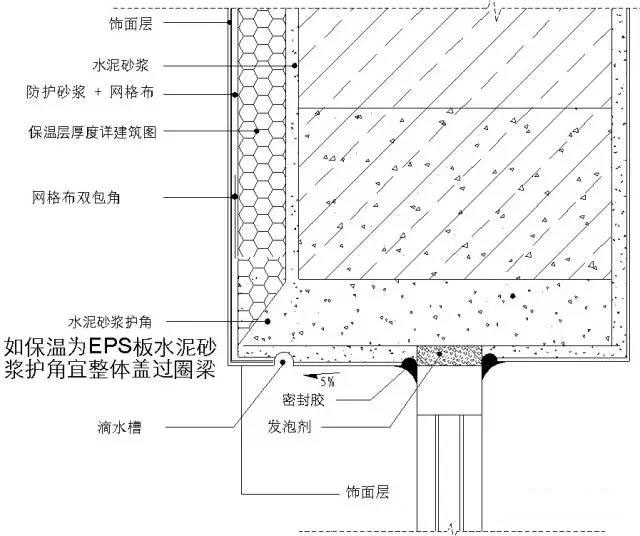

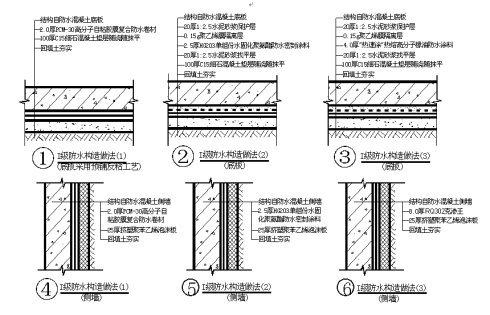

倒置式屋面(2)防水节点详图天沟、檐沟的防潮防水结构要具备以下要求： 1 天沟、檐沟的防潮防水结构要具备图 5.3.2 的规定； 2 天沟、檐沟应增铺防水附加层。附加层与屋顶交界处的空铺 的长度不应小于 200mm； 3 防水卷材应从洞底翻上到山四周顶部， 收头应用水泥钉固定， 并用密封膏封严； 4 天沟、檐沟应满铺保温材料图 5.3.2 天沟、檐沟的防潮防水结构 1—密封材料；2－防水层；3－防水附加层；4－压条钉压；5－滴水；6－水落口；7－螺栓固定墙壁、女儿墙泛水防水隔热结构要具备以下要求: 1 山墙、女儿墙泛水防水隔热结构要具备图5.3.3-1、5.3.3-2的要求； 2 山墙、女儿墙可采用现浇混凝土或肋板混凝土压顶，可用于金属制品或合 成高分子卷材封顶； 3 铺贴泛水处的面砖应用于满贴法； 4 当地面有压顶时，防水材料泛水可直接地持续铺到地面压顶下凹槽部位， 泛水收头要选用水泥钉配镀锌薄钢板垫片钉压固定和密闭膏封严（图5.3.3-1）； 5 当地面无压顶时, 防水材料泛水应连续地铺至墙顶， 收口应选用胀管螺栓 固定，钉头应用于密封材料封严，墙体下部应盖金属壳体，并要固定牢固（图 5.3.3-2）； 6 女儿墙内侧应满铺保温层，泛水卷材面安装保温材料后应抹水泥抹灰保护 或选用涂刷浅色石材、粘贴铝箔保护层5.3.3-1有压顶山墙、女儿墙泛水防水隔热结构1—压顶；2－防水层、防水附加层；3－外墙保温；4－压条钉压；5 －密封材料图5.3.3-2 无压顶山墙、女儿墙泛水防水隔热结构 1—防水附加层；2－防水层；3－密封材料；4－螺栓固定；5－金属壳体；6－屋面、外墙保温分界线；7－压条钉压； 8－外墙保温 屋面变形缝处保温隔热结构要具备以下要求: 1 屋面变形缝处保温隔热结构要具备图5.3.4的要求； 2 变形缝的檐口高度不应小于250mm； 3 防水层要铺贴覆盖变形缝外侧挡墙的下部； 4 变形缝内应填充聚苯乙烯泡沫塑料找装修公司，上部应填放衬垫材料，并 应用卷材封盖； 5 变形缝顶部要加扣混凝土或塑料套管， 混凝土盖板的填缝应用 密封材料嵌填(图 5.3.4)图 5.3.4 屋面变形缝处保温隔热结构 1－密封材料；2－防水层；3－防水附加层；4－盖板；5－聚乙烯泡沫塑料棒；6－附加卷材托棒；7－塑料条密封屋面高低跨变形缝处保温隔热结构要具备以下要求: 1 屋面高低跨变形缝处保温隔热结构要具备图5.3.5的要求； 2 变形缝的檐口高度不应小于250mm； 3 变形缝部位要设置附加防水层，顶部水平段不宜粘牢； 4 变形缝内要填充聚苯乙烯泡沫塑料，并宜与地面粘牢； 5 变形缝应用于塑料木材覆盖，水平段宜采取泛水处理，接缝应 用密封材料嵌填(图 5.3.4)5.3.5屋面高低跨变形缝处保温隔热结构1—防水层及保温附加层；2－密封材料；3－铝板泛水；4－压钉条固定；5－塑料条密封；6－防水附加层屋面水落口处保温隔热结构要具备以下要求: 1 屋面水落口处保温隔热结构要具备图5.3.6-1、图5.3.6-2的要求； 2 排水口距女儿墙（山墙）端部不宜小于0.5米； 3 水落口宜选用塑料或塑料制品， 水落口杯上口的坡度要设定在沟底的最低 处； 4 防水层贴入水落口杯内不应小于50mm，且以水落口为中心间距500mm范 围内的宽度不应小于5%内墙面装修防水构造详图，并采取隔热涂料或密闭涂料封，其长度不应小于2mm； 5 水落口杯与基层接触要留宽20mm、深20mm凹槽，并要嵌填密封材料； 6 保温板材距水落口500mm的范围内要逐步均匀涂布，最薄处宽度不应小于 15mm； 7 水落口杯与基层接触凹槽内要设置钢板网滤水盘 5.3.6-1直排水落口处保温隔热结构1、 水落口 2、防水附加层 3、防水层 4、滤水盘 5、密封材料图5.3.6-2 侧水落口处保温隔热结构 1、防水层 2、防水附加层 3、女儿墙 4、C20 细石混凝土 5、密封材料 6、出水口箅子屋面出入口处保温隔热结构要具备以下要求: 1 屋面出入口处保温隔热结构要具备图5.3.7-1、 图5.3.7-2的规 定； 2 屋面水平出入口防水材料要直接连续铺到出人口混凝土踏步 下,收头要采取金属压条钉压固定和密闭材料封严,屋面踏步与屋顶 保护层接缝处应用于密封材料封严（图5.3.7-1）； 3 屋面垂直出入口防水材料收头，应压在混凝土顶圈下，收头要采取金属压条钉压固定和密闭材料封严（图 5.3.7-2）图5.3.7-1 屋面水平出入口处保温隔热结构 1－防水层；2－防水附加层；3－密封材料图5.3.7-2 屋面垂直出入口保温隔热结构图5.3.7-2 屋面垂直出入口保温隔热构造 1－结构层；2－找坡层；3－防水层；4－防水附加层；5－保温层； 6－保护层；7－密封材料伸出墙体管道保温隔热结构要具备以下要求: 1 伸出墙体管道保温隔热结构要具备图5.3.8的要求； 2 在管线内壁宽度100mm范围内，找平层要抹出厚度不超过 30mm的圆台； 3 在管线周围与找平或细石混凝土防水层之间，应预 20mm× 20mm的螺孔，并要采取密封材料嵌填严密； 4 管道内壁四周应配备附加层，宽度和厚度均不应小于300mm。
管道上的防尘层收头处应用金属箍紧固， 并要采取密封材料封 严。5.3.8伸出墙体管道保温隔热结构1－套管；2－伸出墙体管道；3－密封材料；4－金属箍； 5－密封材料屋面设施基础的防潮防水结构要具备以下要求： 1 在设备基座与构造层相通处， 防水层和隔热层要包裹设施基座 的下部，并在地脚螺栓周围要作密封处理； 2 在屋顶保护层里存放设施时家装装修公司， 设施基座区域维护层应用于铺设 细石混凝土，其长度不应小于 50mm，设施下部的防潮层要作涂料增 强层。平瓦斜屋顶檐口构造应具备以下要求: 1 平瓦斜屋顶檐口构造要依照图5.3.10的要求； 2 保温材料在屋面两侧要满铺； 3 屋面板内应预埋一排锚筋，锚筋间距应为 1.5m，伸出保温层 长度不得小于 25mm，锚筋四周应选用密封材料封严图5.3.10 平瓦斜屋顶檐口构造 1－锚筋；2－防水附加层；3－防层；4－压条钉固定； 5－外墙保温做法；6－螺栓固定；7－水落口平瓦斜屋顶山墙构造要依照以下要求: 1 平瓦斜屋顶山墙构造要依照图5.3.11的要求； 2 天沟底部要修改附加防水层，每边长度不应小于450 mm，并 应深入平瓦下； 3 天沟部位应设置白色钢板瓦覆盖，在平瓦下要上翻内墙面装修防水构造详图，并应和平瓦结合严密图 5.3.11 1－预埋锚筋；2－附加防水层；3－防水层；4－防水钢板聚氨酯防水隔热复合板板缝结构要具备以下要求: 1 聚氨酯防水隔热复合板板缝结构图5.3.12的要求； 2 应用于专用防水密封胶刮入墙面并涂到缝外侧，宽度不应少于150mm，贴压合成高分子防水卷材， 并要再用隔热密封胶进行边缘密 封图 5.3.12 聚氨酯防水隔热复合板板缝结构 1－聚氨酯防水隔热复合板；2－板缝填充防水密封胶； 3－粘贴防水砂浆盖缝；4－防水卷材
