整体卫生间新技术——不降板装配式整体卫生间

引言

卫浴卫生间装配式装修防水，是这个世界上使用更经常，人们关注度非常高的建筑设计2919产品之一，它与我们的人生息息相关。当房子工业化与装配式建筑的兴起，装配式卫生间也逐渐缓慢建设，但是当今中国现在的装配式卫生间技术，还主要停留在特色的降板同层排水技术中，缺陷逐渐。本文着重从政治步骤、政策背景、设计模式、优缺点对比、应用设计等方面对不降板装配式整体卫生间这一新技术进行逐步解析。

一、整体卫浴的历史

1938年，整体浴室的最早发明人Richard Buckminster Fuller(理查德·巴克敏斯特·富勒)发明了采用工厂化生产方式的铝质整体浴室。

1964年，日本政府委托曾经的“日立制作所”和“东洋陶器”，在理查德·巴克敏斯特·富勒所发明的品牌的基础上，全新研发了基于FRP材料制造的总体浴室，在东京奥运会开始受到应用。自此，开启了Unit Bathroom的时代。经过50年发展，整体浴室在中国的运用超过90%左右。

中国早在1990年就将总体卫浴引入卫生间装配式装修防水，目前中国的酒店、医院、船舶、快装房未长期使用了总体卫浴。采用工业化整体厨房可以导致装修垃圾减少90%，施工质量提升70%，材料节省30%。这只是总体卫浴在美国市场逐渐得到追捧的理由。

整体浴室用一体化防水底盘、壁板、顶板构成的总体构架，配上这些功用洁具形成的独立卫生单元。具有淋浴、盆浴、洗漱、便溺四大用途或某些功用之间的任意组合哪个装修公司好，在有限的空间内超过最佳的总体成效。培育整体卫浴市场，不仅是迎合绿色消费的新趋势，更是促进公司从品牌制造企业向整体解决方案服务商转型的源动力。

企业们也从拼单品，向拼整装发展。作为内装的重要构成个别，卫浴市场有望以整装卫浴的方式进入工业化之路。与特色家居相比，整体电器在装修周期、环保、成本等行业具有较严重弊端，随着装配式建筑的推动及消费者消费方式的转型，整装卫浴产业将带来爆发式增长。

二、政策背景

2018年全国两会上，李克强总理在《政府工作报告》中进一步指出，大力建设钢结构和装配式建筑，加快标准化建设，提高建筑科技水准和项目效率。

住建部相关负责人表示，未来我国将以京津冀、长三角、珠三角三大城市群为重点，大力推广装配式建筑，用10年左右时间，使装配式建筑占新建建筑面积的比重超过30％。

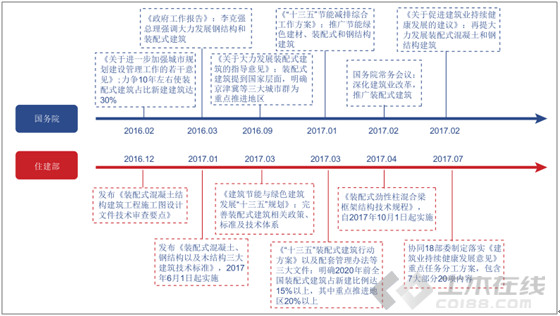

2016 年以来关于建筑工业化的国家制度探讨

目前，我国装配式建筑占比不到5％左右，与发达国家还存在必须差距。业内专家分析，未来10年中国装配式建筑的行业产值年均将超过2.5万亿元，市场发展空间很大。

无论是从制度理念也是行业导向来看，装配式建筑都将作为修建建筑的重要建设方向，这一次，装配式建筑真正地带来了“政策大爆发”的利好时机。

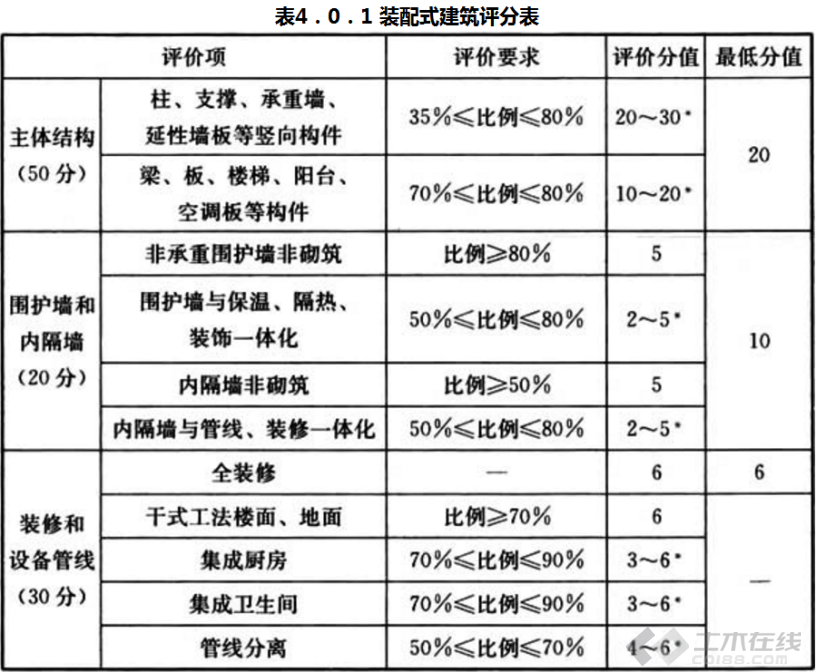

装配式建筑中更会表现装配式优势的是装配式卫生间，前段时间住建部《装配式建筑评分标准》国标正式公布，其中确立了装配式建筑详细评分表，明确要求整体卫生间的分值占比高达6%，由此可见装配式整体卫生间在装配式建筑中地位非常重要。

同时《装配式住宅tag_1规程》第8.2.2条中“装配式住宅应用于同层排水设计…”

《装配式整体卫生间应用技术规程》第4.2.2条中“整体卫生间宜选用同层排水模式…”

《装配式钢结构建筑技术标准》第5.4.2条中“排水管线宜选用同层排水技术…”

都确定说明了装配式建筑更应用于同层排水模式。

三、设计模式

目前中国装配式整体卫生间根据排水模式大致分为同层排水和异层排水整体卫生间。

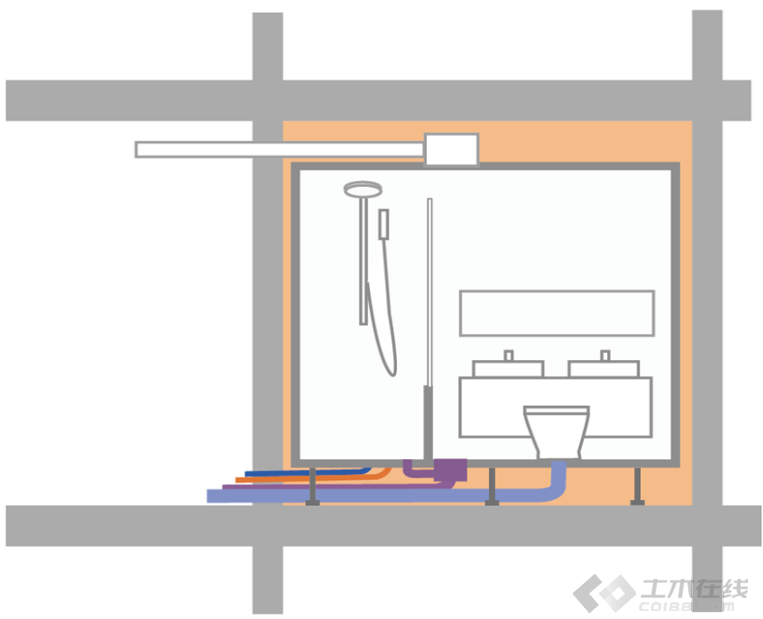

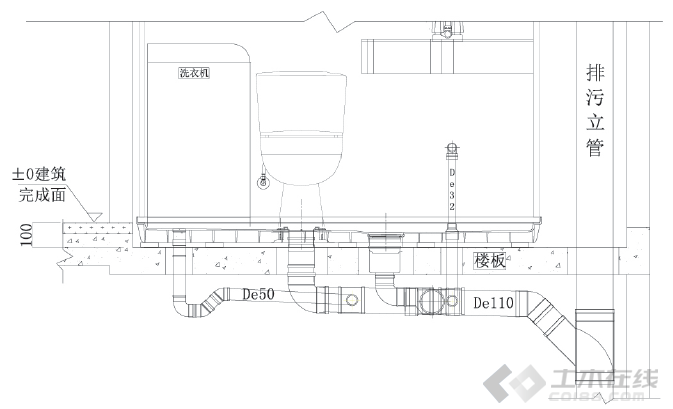

异层排水整体卫生间图示

异层排水装配式整体卫生间由于下层的废污水管穿去下层的屋顶，带来了“产权争执纠纷”，“检修不便”等各种原因。

同时由于孔洞预留宽度无法确保或必须现场开孔，无法吊模补洞，不合适装配式建筑的设计运用

同层排水装配式整体卫生间又分为降板和不降板装配式整体卫生间。

降板装配式整体卫生间一般构造降板高度在200-300mm，采用排水支管底盘下埋设的方法且使用带水封的水箱，这就导致了原本不可避免的缺失。

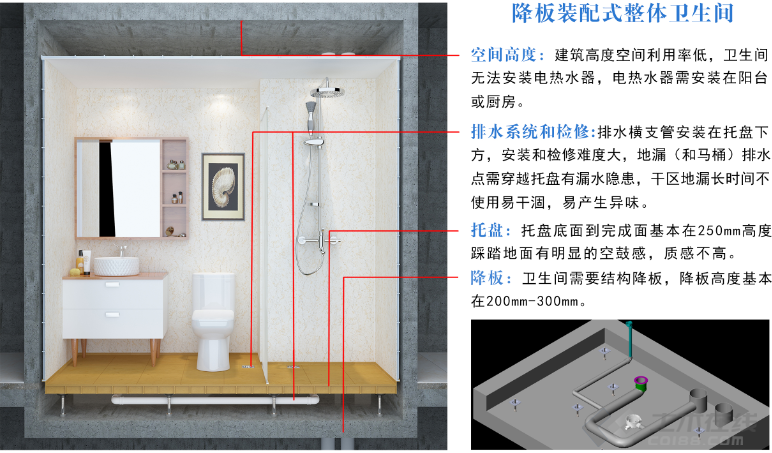

降板装配式整体卫生间

不降板装配式整体卫生间结构降板0mm，排水支管沿墙铺设，采用集成水封，避免了降板装配式整体卫生间的缺陷。

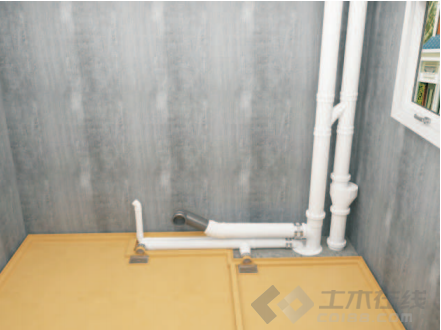

装配式整体卫生间不降板同层排水管线图

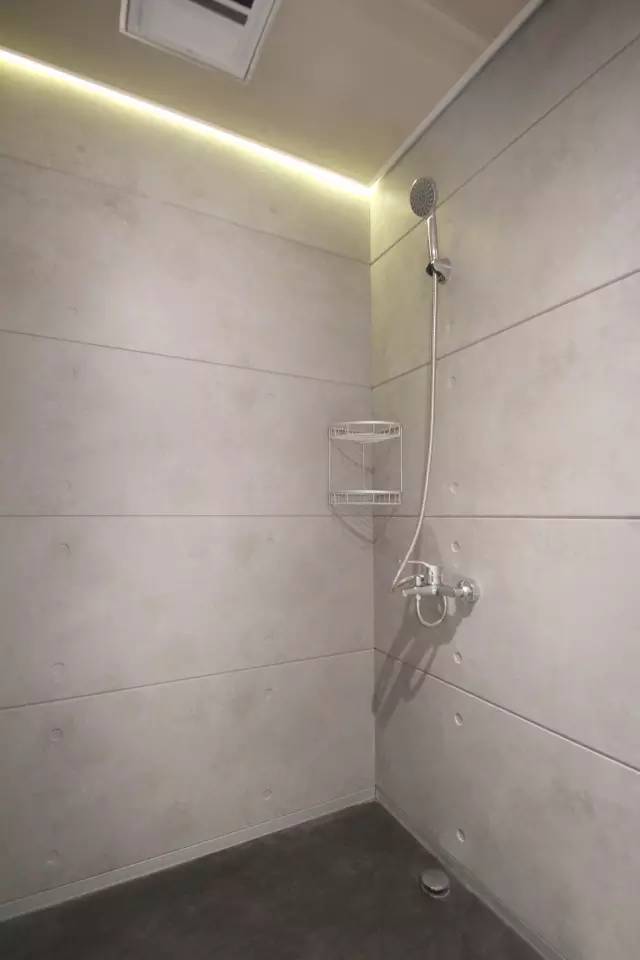

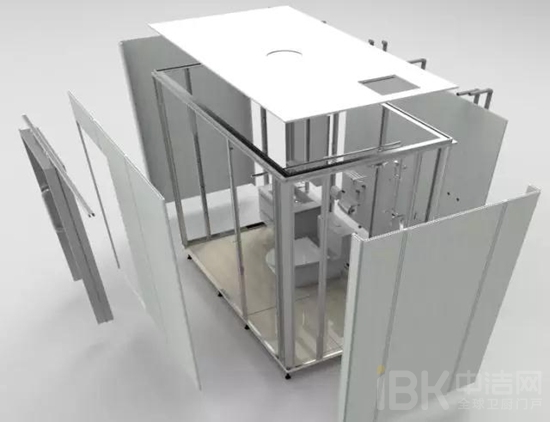

装配式整体卫生间图示

三、优缺点对比

降板装配式整体卫生间因为配备排水支管底盘下埋设的方法且使用带水封的水箱，这就导致了原本不可避免的缺失。

1、托盘的空鼓感

首先由于有构造降板，导致托盘底面到完成面几乎在250mm高度，踩踏地面能有显著的空鼓感，降低了时尚和生活质量。

2、安装和检修困难

由于排水支管在底盘下，安装特别困难，而且如果渗漏需要让底盘加固破坏，造成维修困难。地漏（和水管）排水点必须穿越上方托盘有破损隐患，干区水管长时间不选用水封易腐烂，造成返味情况，大大影响居住环境。

3、空间利用率低

降板装配式卫生间空间利用率低，卫生间无法加装电热水器，需要铺设在房间或厨房

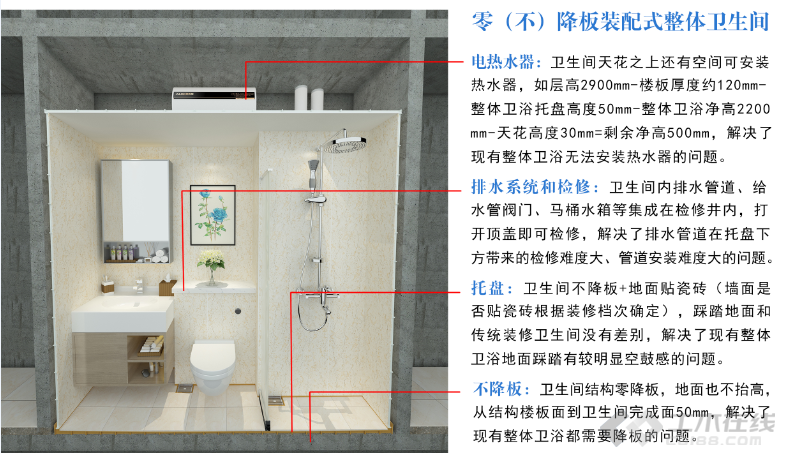

不降板装配式整体卫生间结构降板0mm，排水支管沿墙铺设，采用集成水封，避免了降板装配式整体卫生间的缺陷。

1、提高质感和工程质量

因为没有结构降板房子装修，踩踏地面和传统地面无差别，解决了现有降板装配式卫生间踩踏空鼓感的问题。

2、安装检修方便

不降板装配式整体卫生间管道和水管水箱等集成在维修井内，安装、检修方便；底盘无沟槽无破损，水封安全性大大提高。

3、大大提高空间利用率

卫生间天花板里也有空间能加装热水器，同时大大提高了空间利用率，解决了现有整体家居无法加装热水器的现象。

综上相比，不降板装配式整体卫生间更适合装配式整体建筑的演进提出跟国家环保减排的规定。

五、应用设计

1、不降板装配式卫生间应用于旧房建设

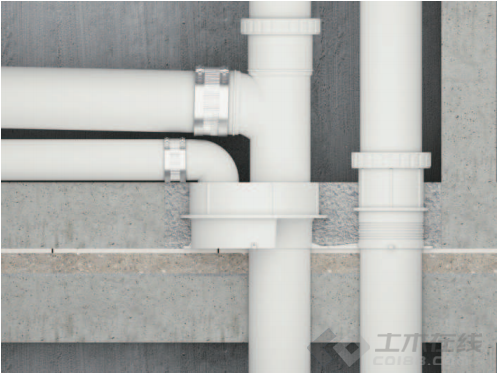

（1）此安装改造方法不妨碍下层用户，在原地面上垫高170mm，即改造后卫生间地面比原地面高出170mm。

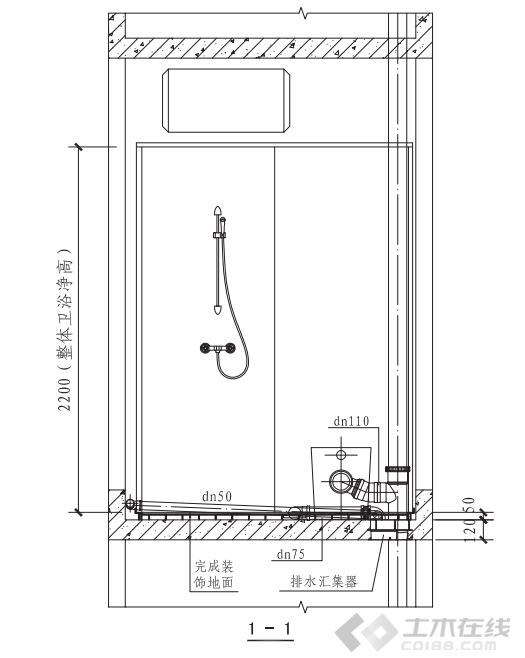

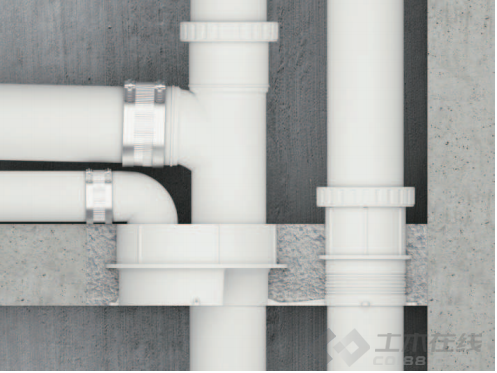

（2）此安装改造方法不妨碍下层用户，在原地面上立管处开挖120mm深度，即改造后卫生间地面比原地面高出50mm。

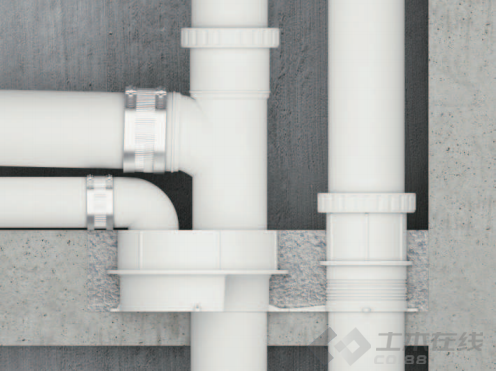

（3）此安装改造方法适合整栋楼或社区统一建设，在原立管穿楼板安装排水汇集器，剔槽原地面面层，安装完后卫生间地面不加高。

2、不降板整体卫生间应用于新建建筑

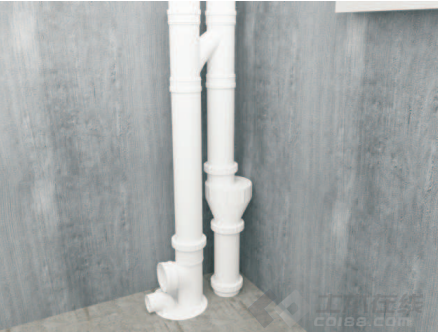

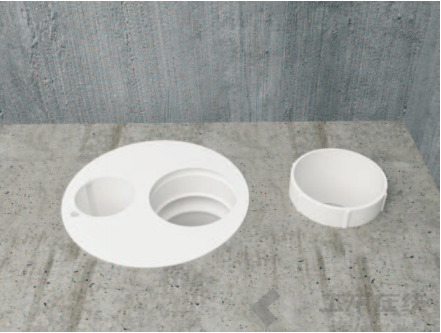

（1）预埋排水汇集器和通气立管穿楼板防水胶圈，预埋时将两个管件组合在一起以确保中心距统一，汇集器上顶面跟毛坯楼板齐。

（2）安装排水立管时，宜将组合好的总体管段分别插入已套入承插三通和防水套管的两个承口顶部，再提起整个管段接入污水汇集器和隔热套筒顶部，立管预埋位置有误差时能用于立管较位器进行位置调整。

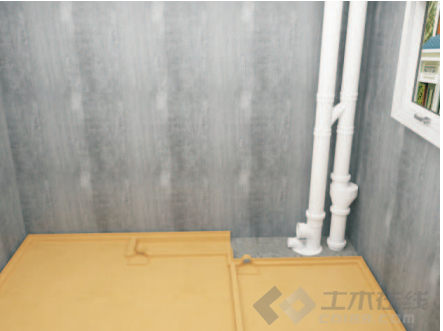

（3）安装防水托盘时要确保外墙墙面尽量平滑，使隔热托盘底面贴合楼板地面，保证托盘四周加装墙板的底面保持在同一水平面。

（4）安装输水横支管时，污水管单独接入立管三通，地漏和洗手盆排水管接入污水汇集器共用水封，地漏接口、共用水封接入口和装配好的整段管线采用不锈钢管材连接。

装配式整体卫生间主要配置选择

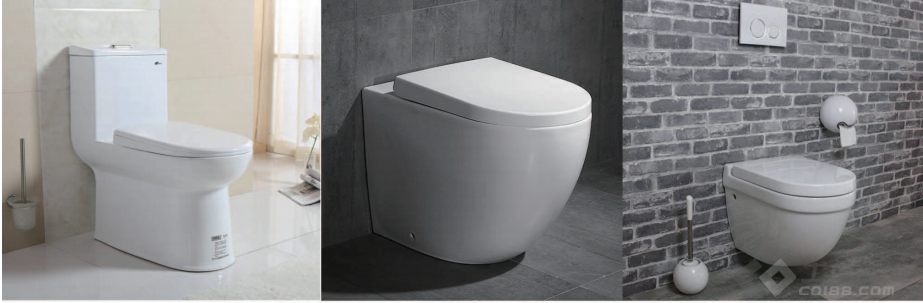

马桶

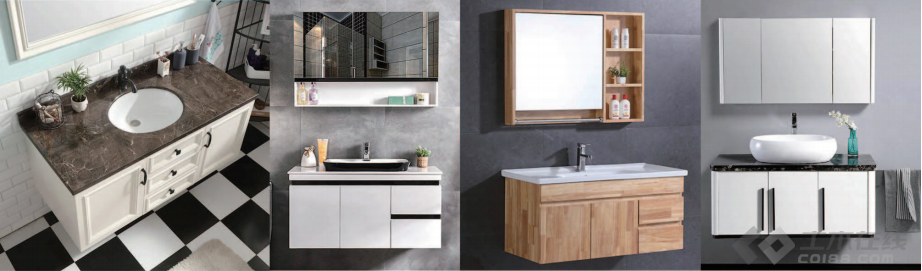

台盆

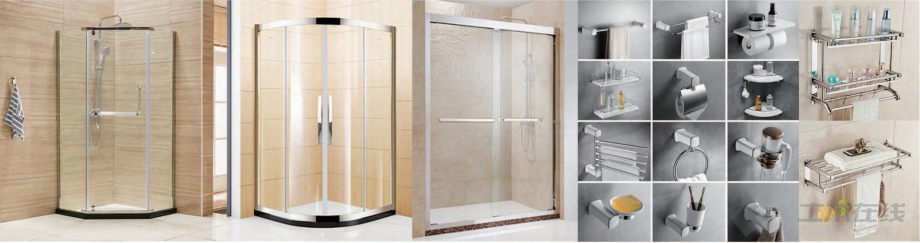

隔断、五金件

墙板、地砖

注：卫浴、洁具的样式颜色能按照用户意愿定制。

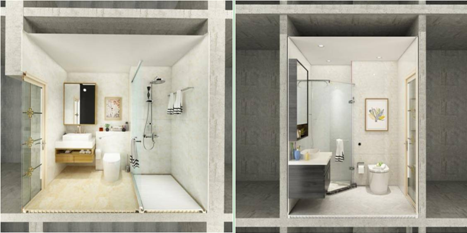

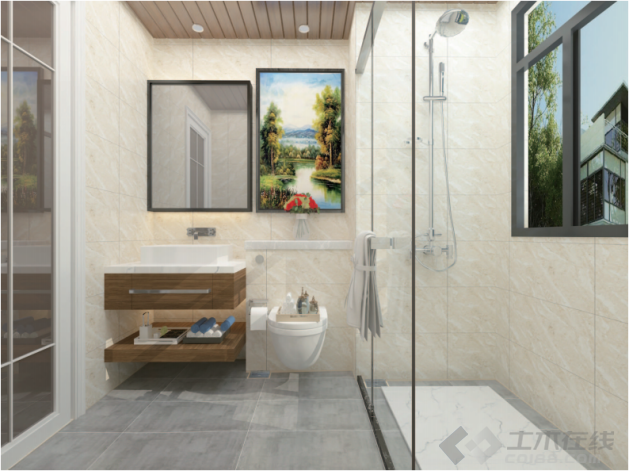

装配式整体卫生间不降板同层排水效果图

总结

装配式建筑工艺的“实施”是必须多方面的支撑的，但是促使越来越多国内“先行者”在一二线城市率先展开行动，装配式建筑的“春天”已经到来，作为装配式建筑中重点的装配式整体卫生间，不降板装配式整体卫生间的今后能无可限量。

---
