PCBA电路板防水防尘防腐蚀方法详解

电子产品的防尘防水历来就是一大问题，因为她没有标准化万无一失的方法，都是靠工艺工程师们的智慧包括新式防水防尘材料的辅助，合力达到目标，一般又涉及至焊接、密封、排气、胶垫、导流，散热，变形，开模等一系列工艺。

其中PCBA电路板防水防尘防腐蚀是核心，毕竟电子产品中相对敏感的个别就是PCBA，一旦水汽或者腐蚀性流体侵蚀到PCBA上，则能产生元器件管脚短路以及被侵蚀室内装修防水防潮新材料，就会让电子产品的功能受阻碍甚至破坏，PCBA防水防尘防腐蚀方法从外到内一般是构造防护+灌封防护+PCBA功能薄膜防护，接下来青山新材小编就分别推荐这几个工艺。

电子产品常见的防尘防水工艺

一、结构防水

结构防水是电子产品防水最为传统的方式，也需要是大多数工程师们最先想到的方法，主题观念是疏水，导流，外部元件与内部电气部分的合理隔离，产品的模具设计包括各类封堵是方法，当然越是复杂模具的收益也不便宜。比如前几年部分防水手机在设计相机孔，充电口以后配备防水盖、密封圈等设计方式，就是从内部着手去堵，相当一部分电子产品是基于了这些方法，从而超过防水防潮的原因。

手机防水设计

结构防水隔热还有一种做法就是前几年流行的超声波，适用于一些性能全封闭式的电子产品，即便是从结构里做这些的颠覆依然能够更好的阻挡水气的渗入，因为电子产品特别是电脑、耳机、手表、医疗设施类的品牌使用特别反复，外观受到人为非人为破坏都是随时存在的，外壳自身也存在着变形的风险，外观结合处的空隙也能逐渐变形，成为巨大的风险。

二、灌封胶防水

灌封方式防水目前常用的是基于环氧树脂灌封胶，是采用电子产品模组的涂覆，可以将整个PCB板包裹其中，从而起到隔热、防潮、防盐雾、防霉菌、抗震、抗外力冲击等，环氧树脂是饱和性树脂，以其为基体生产的环氧树脂灌封胶具有本体强度高、粘接力强、耐候性好、收缩率低、绝缘强度高、无毒环保等特点，灌封后会在-45-120℃间稳定的机械跟电力配置。能对电路板全方位保护，极大提高电路板的使用寿命。但此外也存在一些特别致命的弊端，比如PCB板的散热将会更加受阻碍，最麻烦的是品牌几乎没有返修的或许，或者说返修成本降低。

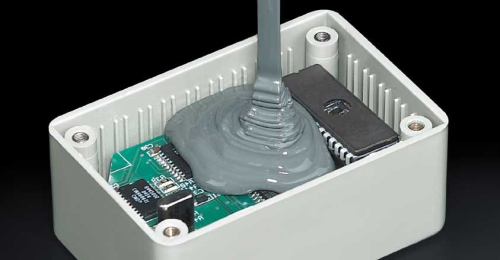

电子产品树脂灌封胶防水

三、PCBA防水防尘涂层

（1）三防漆类

三防漆也叫线路板保护油、披覆油、防水胶、绝缘漆、防潮漆，三防漆类产品普遍比较厚，基本上涂层厚度会超过50微米，散热不好，粘稠度高，一公斤产出比较低，干燥慢，目前这些三防漆依然使用挥发性溶剂，对身体与环境有巨大威胁，这作为一些品牌能外销欧美的生产公司来说环保不能达标。如果一定要使用，则必须选用诸如T8507这样无溶剂的环保三防漆。

灌封胶对电路板的防护作用达到三防漆。如果一旦起去一个最基本的防护作用,是可以使用三防漆防护。

电路板三防漆

（2）PCBA纳米防潮涂层

电路板纳米防水防尘涂层，是一种纳米新材料，也叫纳米涂层，目前较理想的三防漆替代品，厚度仅2-4微米，肉眼看不到，在PCB表面产生一张极薄的网，有效减少PCB表面能量，形成荷叶效应，散热效能好家装设计，不阻碍连接器正常导电，防水可以超过IPx5,基本满足生活防水标准，也可以防腐蚀，抗酸碱盐。

目前中顶级运动耳机防汗就用这些微孔技术，纳米涂层在操作方面十分简洁，直接让线路板在纳米防水液里放置几秒取下来自然晾置5分钟就可以了。维修便利，环保达标，比如市场内口碑和质量却比较好的是青山新材TIS-NM纳米涂层符合RoHS,REACH,卤素检测等欧盟环保认证，已被很多生产商所基于。

PCB纳米涂层表面超疏水现象

关于在PCBA上推出涂层的特点进行保温隔热防腐蚀的工艺，根据材料的特点更细致的既可以分为喷雾式涂层、浸泡式涂层、刷涂式防水涂层。

PCBA防水防尘防腐蚀常见的镀层工艺

目前市场上的电子产品纳米防水防腐蚀材料大体上分为以下三种，各有优缺点，在此青山新材小编简要的小结一下几种防水涂层的特性，为广大即将要选用纳米防水涂料的生产者提供一点参考。

一、表面喷雾式纳米防水薄膜

（1）手持便携式压力喷雾防水涂层

可理解为纳米喷雾剂，采用表面喷雾的方式，使相机以及平板手机表面产生一层纳米膜，从而从内部阻挡水气的步入，达到防水的成效，也可以立马喷涂到PCBA上，喷涂的宽度由喷涂次数的喷涂时区域内停留时间来决定。

手机防水喷涂

优点：操作简单

缺点：使用在内部时防损坏能力较弱，毕竟涂层是在品牌的壳体部分，外壳是这些物件接触更紧密的个别，面对很多复杂的使用环境，损伤率会大大加快，并且产品在选用的过程中外形有变形的风险，一旦变形就能够确保水气对内部电路板的阻碍。

建议：可选用到一些短期需要防水用途的产品上

（2）真空镀膜机喷雾防水薄膜

这种技术是基于真空镀膜机将防水剂在真空条件下推出喷雾的方式从品牌外观的隙缝中喷入产品外部，目的也是因为把防水剂更广泛的到接触电路部分，但因为这些品牌的外形结构不一样，密封性也不一致，所以喷雾之后防水剂在品牌内部产生的涂层往往不完整。

优点：可多台系统同时运作，加快效率

缺点：需要挑选一定数量的系统，首先设备的品质能阻碍镀膜的效率，况且有些设备的宣传成效远高于实际运用效果，因此在巨大程度上能受制于系统的特性，按照其特点来看，不同的手机，不同的密封程度就会对产品外部的喷雾成效有不同的反应，很容易造成覆膜不清晰，良率不好保证。

建议：要有比较好的设备，还要有好的防水剂。

手机防水真空镀膜机

二、PCBA浸泡式纳米涂层

这种技术是现今非常有策略的方法，即将PCB上的元器件全部贴装完成后在生产线加入一道工序，就是将线路板直接在纳米防水剂中放置，浸泡时间只需3-5秒，取出后自然常温晾置10分钟左右即可装壳，非常便于，无须购置镀膜机之类的组件，结膜也更完整。

重中之重在于所选用的纳米液的质量一定要过关，并且会超过国际市场对品牌质量的规定，要使用节能达标，性能卓越的纳米液，比如青山新材的R系列纳米涂层。

同时纳米涂层式防潮防水但是其出色的特性而渐渐变成趋势，很多厂家推出的新款都配备了纳米涂层防水材料跟科技。国内以青山新材纳米涂层为代表的材料未被众多耳机品牌、电子烟商家、军工企业，空调巨头等广泛采取。

PCB纳米防水薄膜-浸泡作业图

优点：操作繁琐，无须增加系统投入，无须真空环境，涂布均匀，只应该将PCBA在纳米防水液中放置几秒就可以，做完涂层后并不影响连接器的导电性，可以抗强酸盐侵蚀，因为直接涂布在PCB板上，产品性能的磨损损坏不会对PCB形成严重的制约，由于是采用PCBA浸泡涂布的江门装修公司，所以基本适用于所有电子产品。

缺点：目前仍未能单靠PCB纳米涂层做到7级以上防水室内装修防水防潮新材料，只适用于生活防水

建议：纳米防水液的选用很重要，市场上这些纳米防水油漆，价格差异巨大，当然性能差别也很高，这就提出我们制造商要多检测同类型产品，对比效能，最终选取质量较好的纳米涂料。

不论纳米涂层如何到涂层，其核心是微米防水液，纳米防水液的科技含量将直接决定纳米涂层的特性跟质量，因此选用品质可靠，口碑较好，并且经检测试验性能体现稳定的纳米防水油漆是广大电子制造业厂家必须考量的弊端。

三、涂覆防水漆

比如常用的三防漆、防水胶，还有现在的新材料纳米涂层，都可以用于刷涂的方法施工作业，刷涂方法操作出来非常灵活，适合表面积比较小的线路板或者元器件单独涂覆。

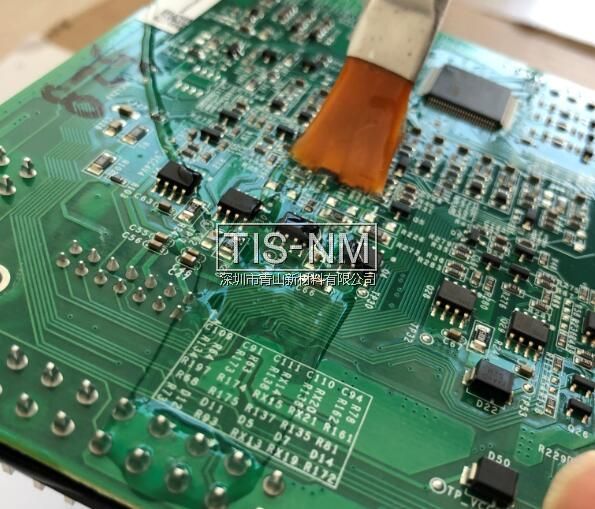

三防漆刷涂

当然也有其他不太常用的耐磨工艺，比如用乙醇涂布、用白凡士林灌封、使用超密封机盒、硅橡胶灌封等，但经常存在维修不便，发热严重，成本廉价，气味更大，挥发物有害等大大小小的弊端，需要工程师根据品牌特点及质量提出来选取恰当的工艺跟材料。

最后，我们不得不讨论一个事实，就是期待的防尘防水耐腐蚀目标值与最后选定下来的可行性方案可能会有出入，更需要本着很真实意愿的方向到寻找解决方案。

---
