我们骄傲地向您展示盛一装饰的专业采寸技术
很多装修公司通常并不重视采寸这一环节，他们打着免费采寸的旗号，进场花1小时不到采走10来个数据，实际上他们要采走的也是您的顾客信息而已。为什么我们遵循收费？因为我们作的事是有价值的，100平的平层我们必须2个人花4个小时采走200多个数据。
在这一基础阶段，房子在我们的眼里不是一个密闭盒子装饰家装公司，而是布满着亟待被测量、被看到的数据的神奇空间。举个非常形象的反例就像女性定制服装，女士定做旗袍一样，在作服装之前，要对身体各个头部的宽度进行检测。而装修采寸就是在装修设计之前，对房屋的各个尺寸进行数据收集。无论新房、老房或者精装修房子，许多房子的“先天基础”不够标准，地平基础也参差不齐，而这种理由能直接阻碍设计师的设计样式、决定了选用什么样的施工工艺跟材料，并最后决定了什么样的装修报价。由于我们与房东签订的是“闭口合同”，所以需要能保证现场采寸的准确度。借助精密的设备、专业的操作人员、规范的步骤和有力的审查监管，我们为您家的装修打下了稳固可靠的基础。
激光投线仪

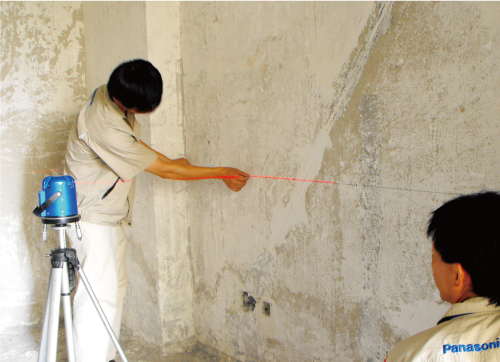

我们采用的是五线激光投线仪，又被称为水平仪，因为无法投出准确的激光水平线，为采寸人员提供一个基准线，所以作为精确采寸的基础工具，也是必备工具。
激光测距仪
激光测距仪广泛采用距离观测，它重量轻、体积小、操作简洁，准确率高，相比其它测距方法速度极快，可以使采寸人员快速得到检测数据。
墨斗、木工笔、粉笔、水笔、纸
好记性不如烂笔头，虽然激光投线仪大大提高了采寸的专业性和准确度，但不做记录等于白费。墨斗、木工笔、粉笔是采寸必不可少的用具，用墨斗弹线把基准线画出，用笔把数据在上面还有纸上标明，作为对照依据。后期动工时一目了然，不再手忙脚乱。
卷尺、直尺
老师傅有时候更相信自己手中的哪让尺，几十年的经验，卷尺用起来得心应手，测量的数据比激光测距仪更精确。
照相机或手机
采寸人员必须为每面墙拍摄一组照片（一组照片由墙跟顶、墙和地构成），还必须按照规定拍摄35张以上的灯具、厨房、卫生间等特写画面，带回公司对于采寸图的审核按照之一。
金属探测仪
可以探测出地面中的钢筋、电线等，以避免以后施工时打去钢筋，影响地面承重能力。

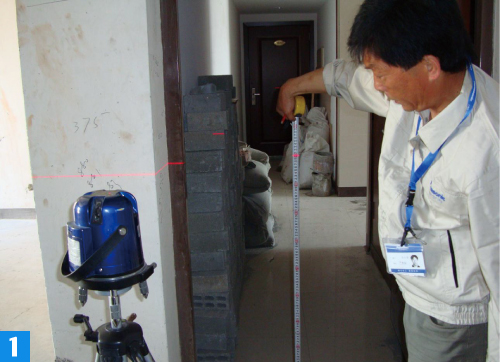

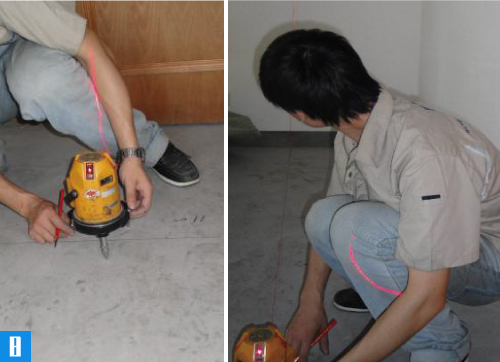

1.在进门处定出房间水平基线的位置。

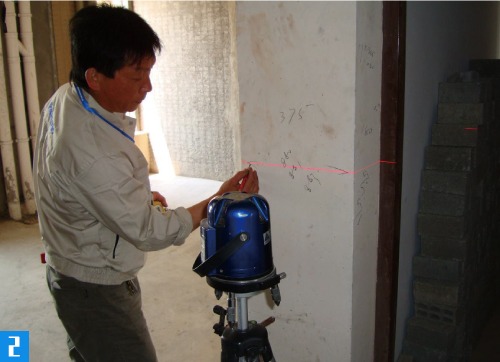

2.在上面投射出水准基线,每一个房间的阈值高度却进而水平均值的高度为准。

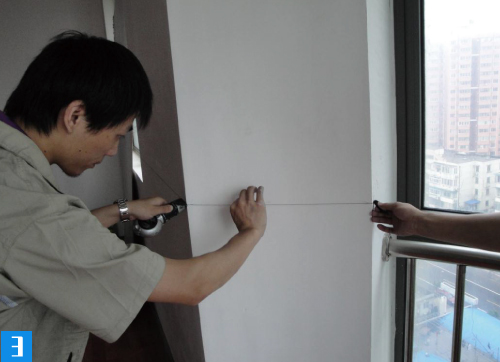

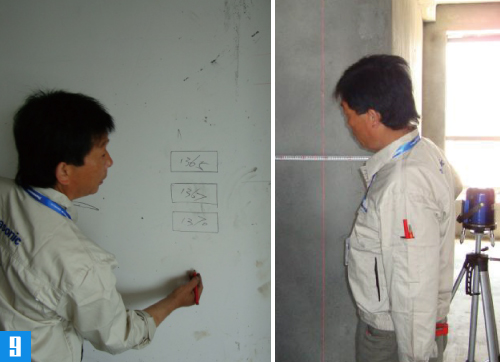

3.在标识处弹墨线，作为测量的根据。

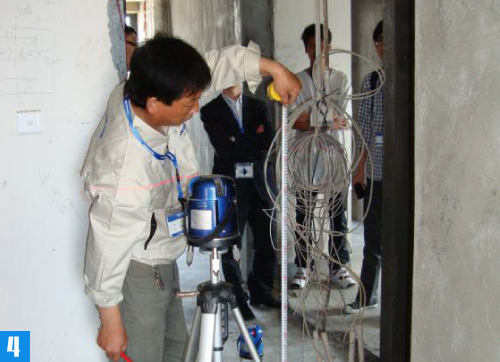

4.在每个房间标识水平基线时，测量房间的中心上下到基线的高度。

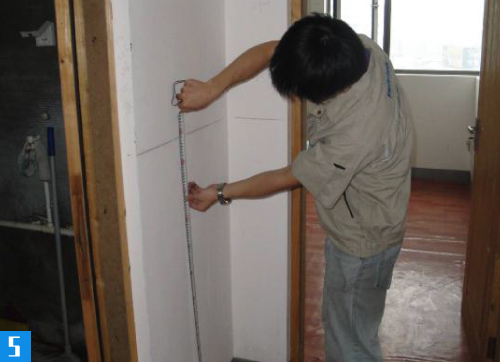

5.测量每面墙,水平基线到顶面的位置,以及至地面的位置。

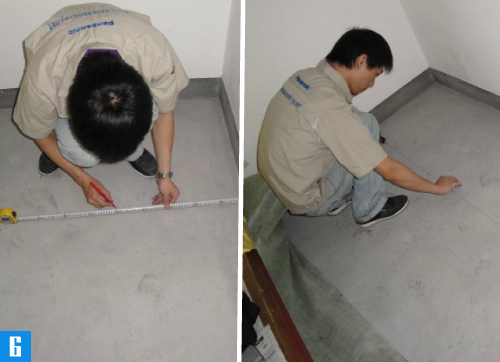

6.确定房间第一根地面基线位置。

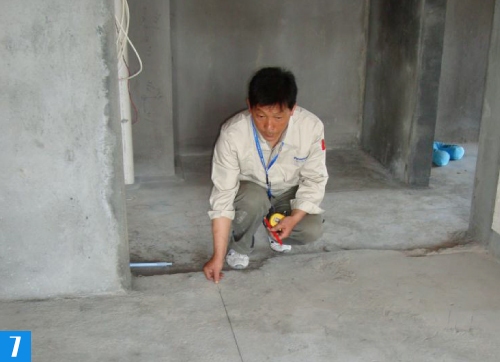

7.第一根地面基线位置确定后弹线做标识。
8.在第一根地面基线的基础上将基线放到每一个房间。
9.地面基线测量至墙的位置。

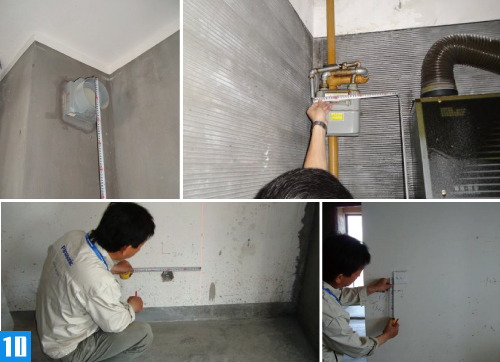

10.测量开关电源、墙面管道至地表基线测量到墙的位置，测量地面管道的内径、煤气表以及强弱电箱的尺寸。

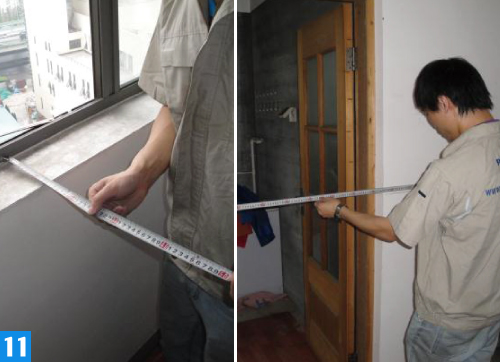

11.测量所有墙面的大长度，每一个转角都必须，主要包含门洞的厚度或者长度。

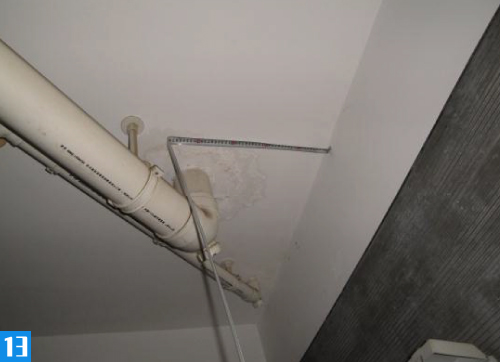

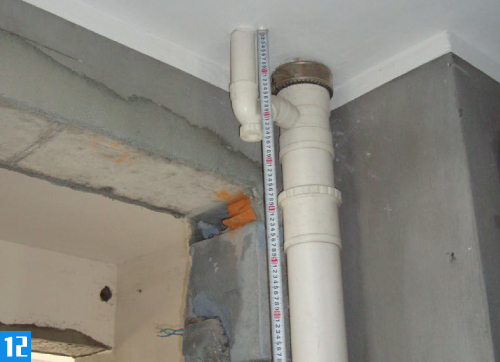

12.测量管底高度。
13.测量地面管道去基线的距离。

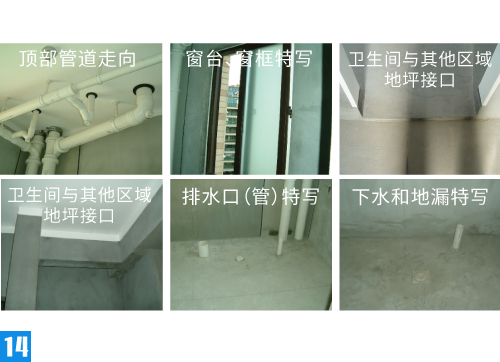

14.拍摄相关图片。

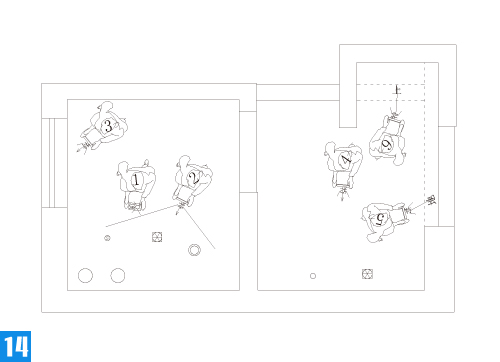

1.全屋：基线尺寸、进户门及墙壁下沿、进户门开启方向、总进水管的位置、窗台的长度、窗框的宽度和地面高度、所有墙壁位置及柱子的宽度、墙面预留洞口直径、各个点位的平行数据、所有柱子的垂直点的数据、各个窗的垂直点的数据、各个梁下的垂直点的数据、各墙体的平整度、地面及顶面平整度。
2.楼道：楼梯墙壁大宽度、总水表的位置、电梯内外尺寸、强弱电箱的位置。
3.电器：强弱电箱的位置跟尺寸、进户线的型号和相位、门铃和报警器的位置跟尺寸、所有开关和电源的位置尺寸。
4.厨房：下管道位置及颜色跟直径或管线井的位置跟形状（厨房的下水高度跟准确位置）并提供立面详图、烟道的位置和形状及烟道口的厚度和重量、煤气管的位置及颜色和长度并提供立面详图以及煤气表的位置跟尺寸。
5.卫生间：坑管的位置，材质，直径和坑距尺寸、卫生间所有下水的位置以及颜色，直径，离地宽度都能采集，含地漏、管道井的位置（或管线的位置跟颜色、直径）、顶面上管道的位置跟管底的高度。
6.阳台：阳台的台高、护挡高、檐宽高、阳台净高、阳台大长度、阳台下管道的位置尺寸和电缆长度、阳台地漏的位置跟直径。

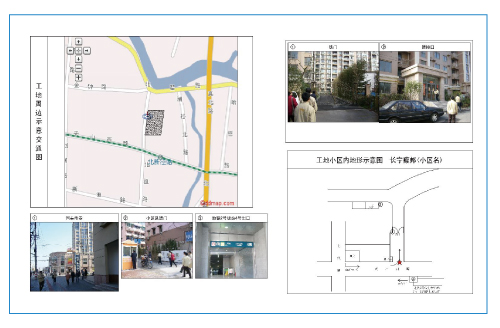

环境采寸图：环境采寸图方便确认全部材料跟系统能不能搬运，按哪个线路运送更方便等计划。还会提前与您小区的物管沟通交流施工时间，了解公用管线和强弱电箱的几乎情况等。

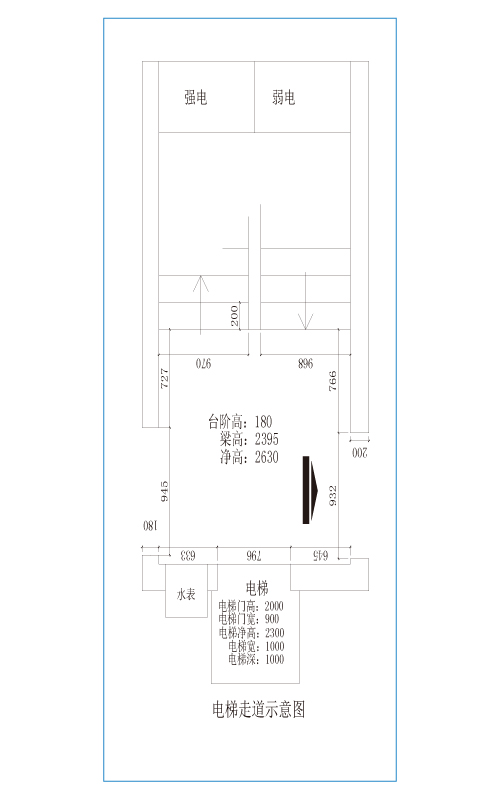

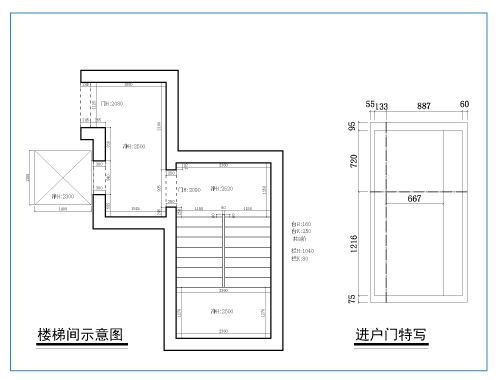

公共走道图：这份图纸可以知道电梯的深度、高度跟宽度，知道可以放进很大尺寸的材料。也可以了解到楼梯的台高、阶层，楼梯与墙顶的净宽，两墙面间间距，据此推测楼道能搬运的材料厚度，做到提前和用户交流，结合员工的规定和预算进行以后材料及搬运模式的选用。
还要显示进户门尺寸，不能进得了电梯，进不了门。进户门尺寸虽然只为材料顺利搬运，还能缓解后期是否加筑门框、决定进户门方向等原因。

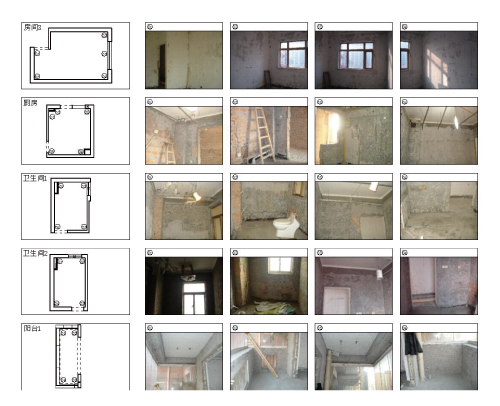

现场图片：实景画面跟图纸的比对，一是把您对自家的房子现状有必须知道，日后可以对比，二是便于还没想到现场的其它相关员工有个初始印象，也是采寸图、施工图审核的根据之一。

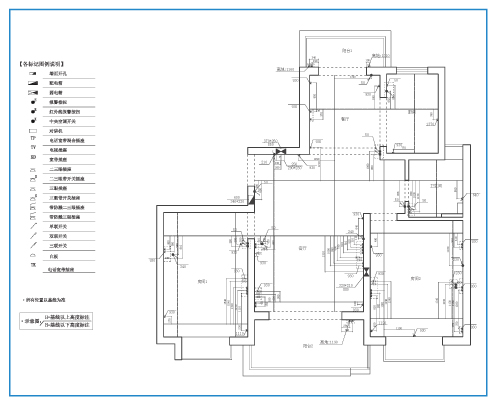

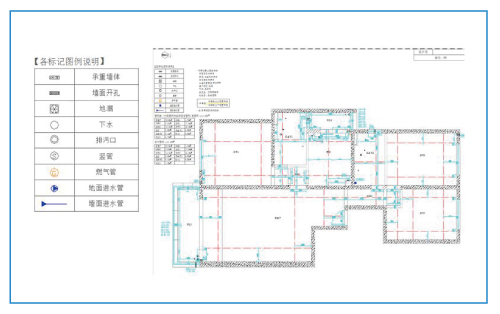

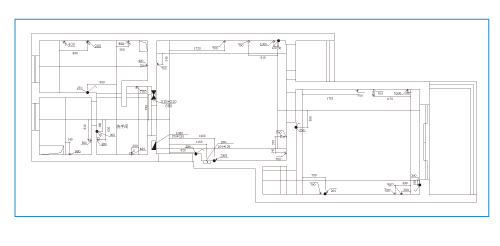

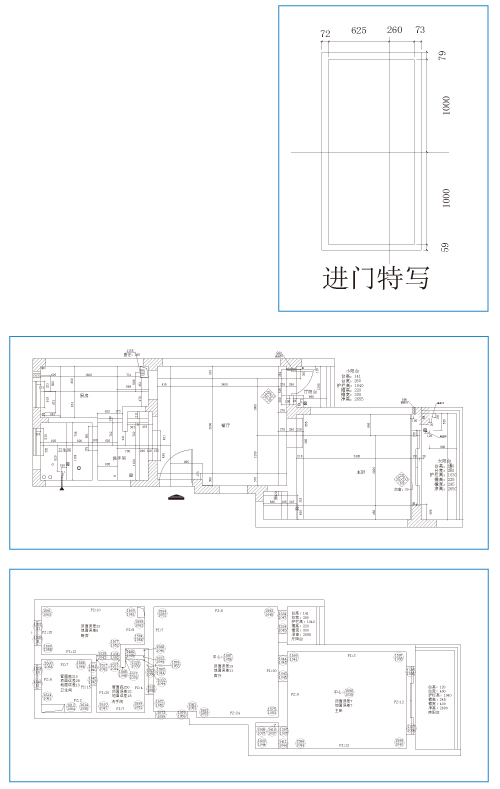

采寸图及水平基线图：采寸图及水平基线图全面、详细的展现了全屋的宽度及水准基线，能使您直观了解到每个空间的长厚、面积包括住宅本身各管线的位置分布状况。一般标准的采寸图左下侧都会配有图例表明，便于您理解。
了解总进水管的位置及长度、进户线相位、气种，方便后期管道、配电箱、煤气管的设置，做到户内与户外的无缝对接。
窗洞、门洞的宽度及位置可以确定门窗的大小以及按照自己选好的门窗对洞口进行缩减或缩短处理。管洞的数据作为前期管线排布有巨大意义，孔径是否够大、位置或许正确等等。举个实例，现在使用系统类的用户越来越多，新风的管道直径较大，一般已有的管洞是无法穿过的，这种状况下必须听是再次打坑也是使用过梁器，打洞会阻碍承重结构仍然违规，过梁器能阻碍风速和进风排风量，各有优劣，我们推荐选用过梁器，因为负担会相对较小，但最后也能听您的选择。

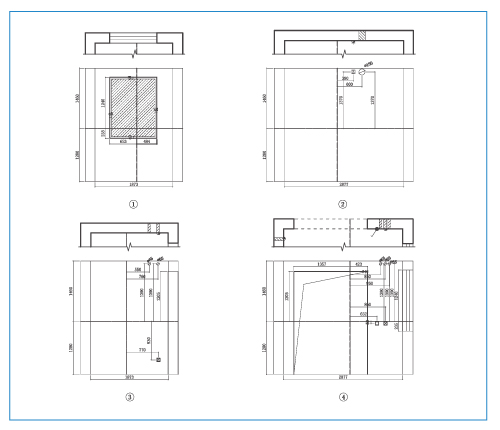

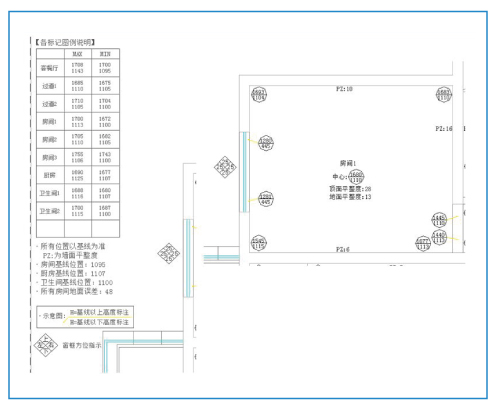

采测图：采测图是采寸图的延展装修木工尺寸立面图，细化到每位房间的平整度、高低差，取的是每位房间四个角及中心点的数据，根据上图举个实例右上角的方块上1683是均值到顶的间距，1110是均值到地的距离，以此类推，掌握了很多数据后，能算出房间墙壁的平整度分别6、10、16（一面是窗),整体顶面平整度为28装修木工尺寸立面图，地面平整度为13，后期施工就可以确认引入的找平施工工艺，比如选用吊顶、水泥灰浆找平、腻子批平或者再次的解决方案white box。
采测图还能标明窗洞及大门的倾斜状态，以避免门框、窗框装上后导致倾斜、不严丝合缝的情况，虽然亡羊补牢，为时未晚，但总是不方便的。
电路分布图：电路图是房屋原始电路分布图，可以从证明上发现每个图标代表的意义，在图纸上可以看见具体在哪个位置。如果您希望保留原有电路家装设计，作为设计师直接跟您说这种可以并且不可以是不负责任的，有了图纸也就有了交流的根据，听取了设计的专业意见后，您也可以作出抉择，来决定电路是全改、半改还是所有保留。

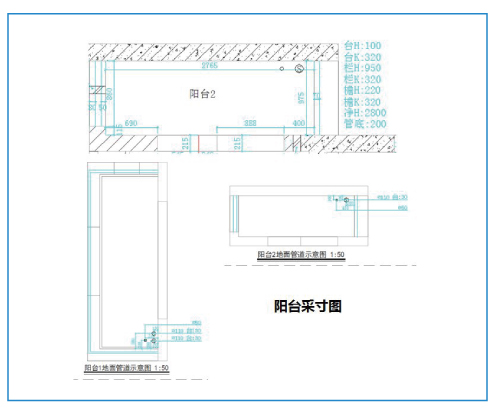

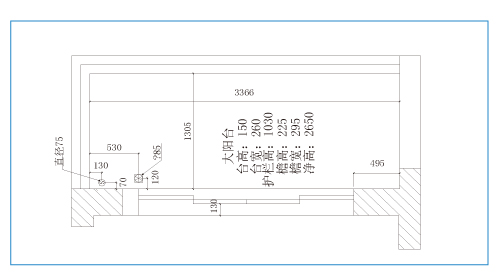

阳台：阳台采寸图数据以及：台高、台宽、栏高、栏宽、檐高、檐宽、净高、竖管位置、管底厚度，作为阳台设计的根据。台高台宽及檐高檐宽决定以后护栏以及封窗的加装，决定是否安装内置防水遮阳棚，提前防止以后窗台的渗水现象。净高可以了解到阳台的进深，来明确是否合适进行吊顶，也借此来确定选用的照明用途。竖管位置及管底厚度决定以后如何作包管和进行地漏设置。

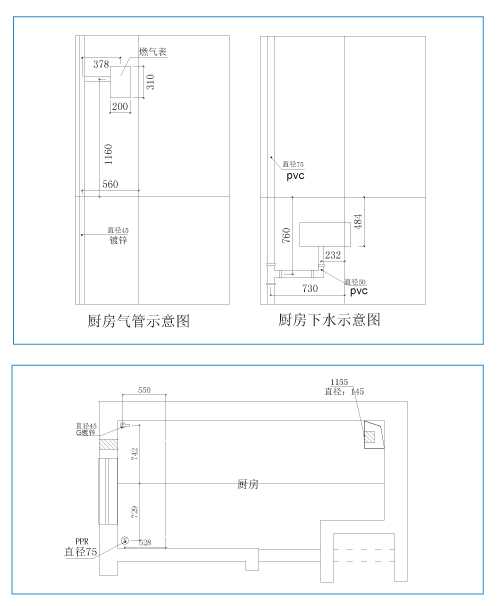

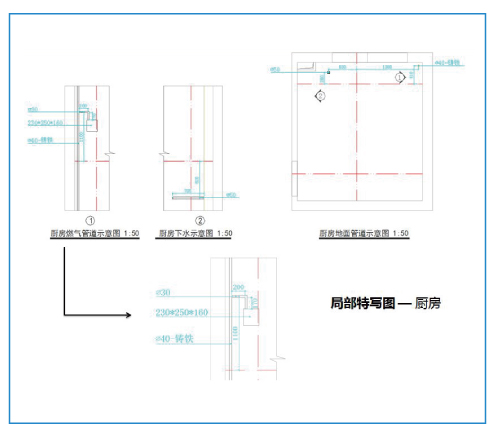

厨房：厨房采寸图确定煤气管线及煤气表的位置，确定煤气表的长厚高、煤气管的颜色包括餐厅的下水管道位置，这些数据就会影响去厨房的设计，确定厨房的设计因为具备人体工学是否应该进行煤气管及管线的移位、如何进行移位，这一切也能影响以后煤气灶、油烟机、水槽的位置排布。

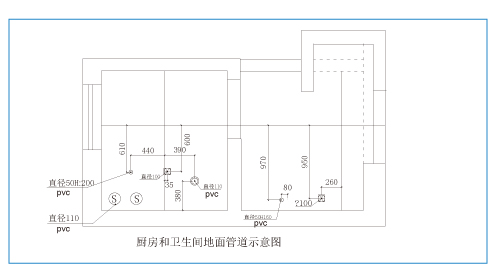

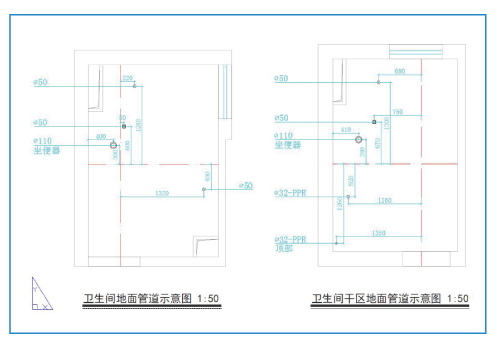

卫生间：卫生间的特写采寸图主要是对于管道的，因为卫生间是用水最多的地方。精确的坑距一是因为明确马桶的位置，二是方便您选择马桶。设计师和您也会就浴缸、淋浴房、洗面柜、龙头等等的放置位置、尺寸、款式进行更好的交流，进行更有效的管道排布。

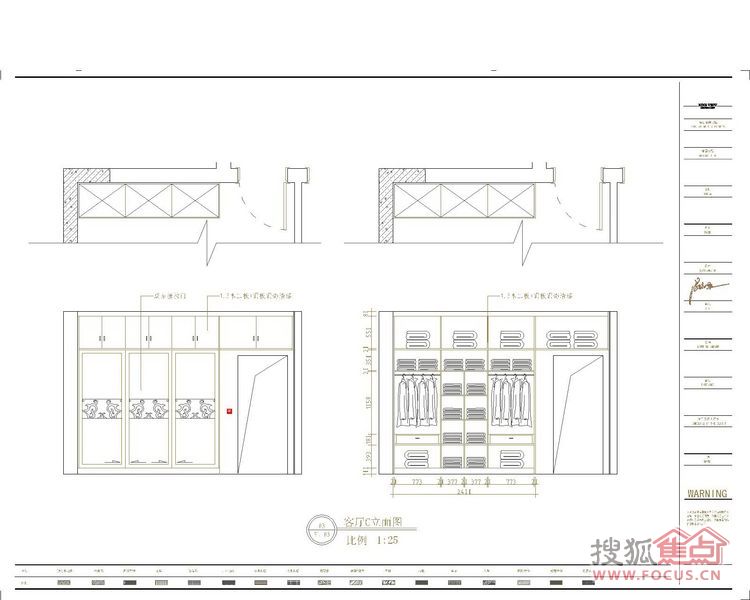

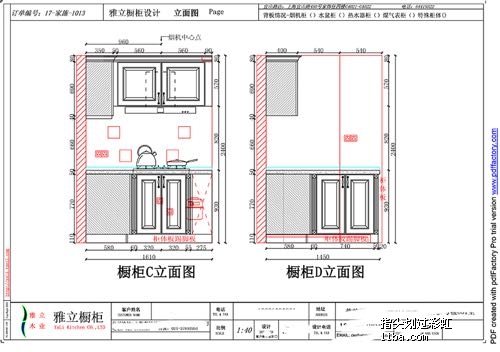

立面图：立面图是平面图的“3D解释”，立面体现物体离地表高度、宽度，两者运用，位置很详细，与平面图一一对应，方便您对总体空间跟平面图纸的解释。
其实，以上全部采寸数据都是为初期施工打下坚实的基础，设计师与您的交谈不再停留在天马行空，根据采寸图的状况，设计师可以有根据的跟您进行设计方向、施工工艺、工程量、材料、预算让控上的交流，您也更容易做出合适自己的选用。对于施工前更重要的预算跟施工图也就变成有迹可循，为将来按图施工包括闭口合同的实行做出了保证。
