装修施工图设计深度要求.docx精装修施工图设计出图标准设计范畴与设计提出设计成果要求材料/部品选型成果提交设计成果提交2016年4月精装修施工图设计出图标准一、设计范围与设计提出设计范畴与设计内容:区域范围:该楼层内的所有区域;②专业范围:包括全部精装区域的装修、水电(含智能化、消防)、暖通机电设备、灯光、软装配饰、艺术摆设等专业的施工图设计或创新;③设计内容:包括装修以及涵盖装修的相关专业的平、剖、立面图纸,大样图(放样图)、系统图、节点详图、物料册、材料样板、设计说明、图纸清单概算等。设计提出:由装修专业负责协商、整合装修阶段全部专业的图纸设计工作,确保提交图纸的统一性、完整性和协调性,避免发生不同专业间图纸矛盾以及同一专业内大样与平立面矛盾等原因;②图纸深度应该超过一次到位即施工单位拿到图纸即可开始施工无需二次深化、优化;③图纸及所选材料需要满足消防验收规范等国家强制性法规的规定,确保项目并且成功利用验收;④满足施工过程及以后运营维护的低成本、节能、绿色、环保等现代化建设项目类型的规定,充分考量经营管理者使用保护的便利性和经济性。二、设计成果提出图纸封面深度要求:包括工程名称、图纸名称、编制单位、编制时间。

精装修水电图设计深度_精装房软装设计 上海_水电设计

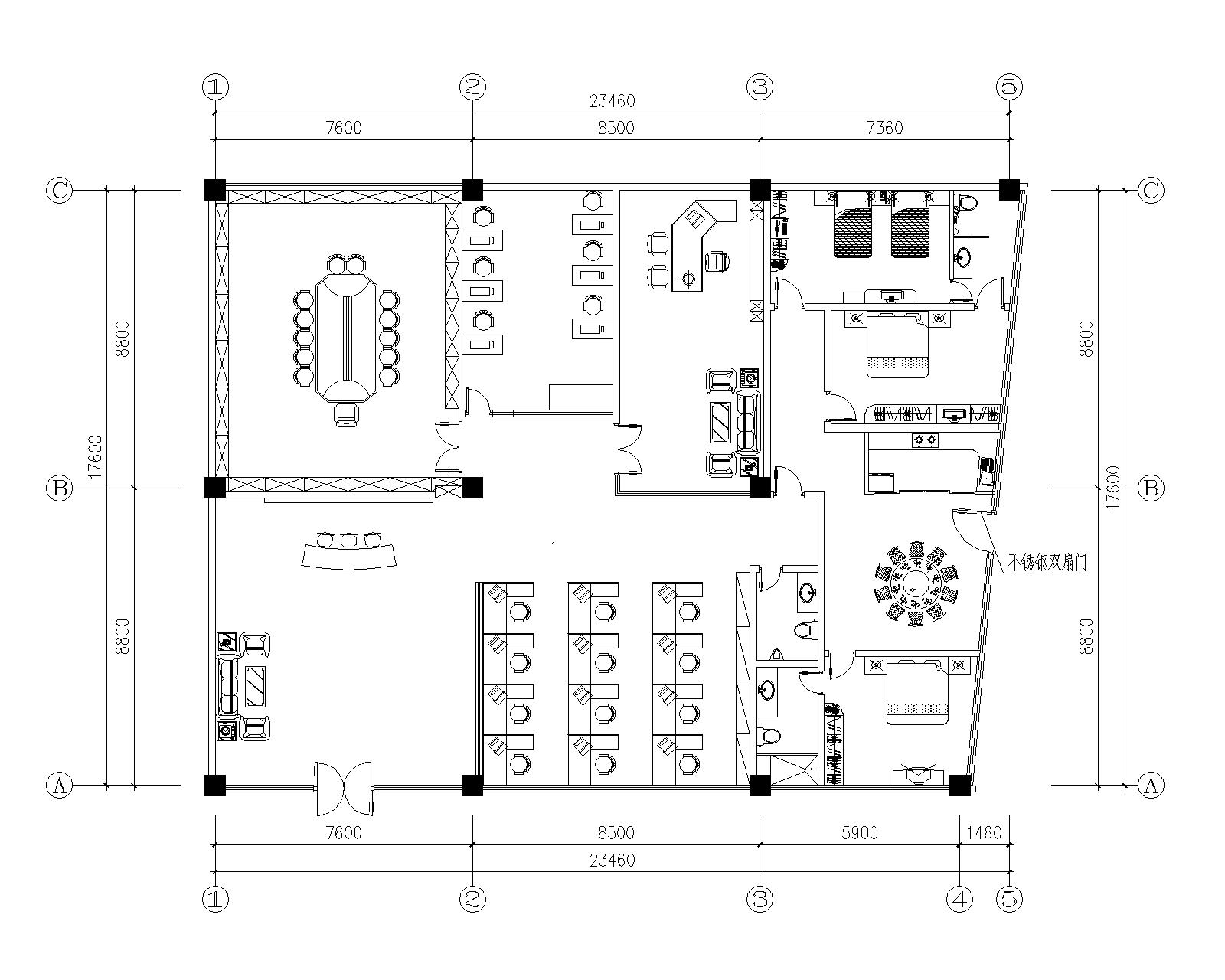

图纸目录深度要求:包括图纸编号、图纸名称、图纸张号(页码)、图幅。施工图设计说明(有关规范、材料跟工艺的表明)深度要求:有关设计根据、设计完善、主要施工方法的表明、施工过程中要留意的技术性说明文字等。建筑原始结构图(现场测量)深度要求:标有详细、准确的现场观测的平面形状及标高,客观体现场地实际状况。平面布置图深度要求:包括平面布局、家居布置、地面颜色、地面高差;尺寸标注在平面布置外围,需有建筑轴线尺寸、开间尺寸、进深尺寸、隔墙轴线长度及开间、进深的总长度。平面布置图中各细部索引图深度要求:清晰表明立面与平面的方位、坐标、轴线关系,准确索引所有剖面图纸编号。砌筑定位图深度要求:包括隔墙使用材料、隔墙厚度、隔墙的轴线形状;不同材料隔墙的步骤详图索引。地面铺设(材质)图(含分隔尺寸)深度要求:地面面层材料的名称、种类、规格型号、地面标高;活动地板及能移动的家具需删除,注意窗户中的固定家具、卫生间的洗澡台、座便器下方地面及餐厅的地板等墙体是否铺地材装修房子,需与施工中地面面材的施工范围一致;地面做法的大样、地面瓷砖的大样、地面高差或不同材质衔接的立面节点等在此图上索引。天花布置图(包括家具、风口、烟感、喷淋等电气的定位)深度要求:包括天花图案、窗帘盒、灯具排布、使用材料、各两侧标高;尺寸标注同平面布置图。

精装修水电图设计深度_水电设计_精装房软装设计 上海

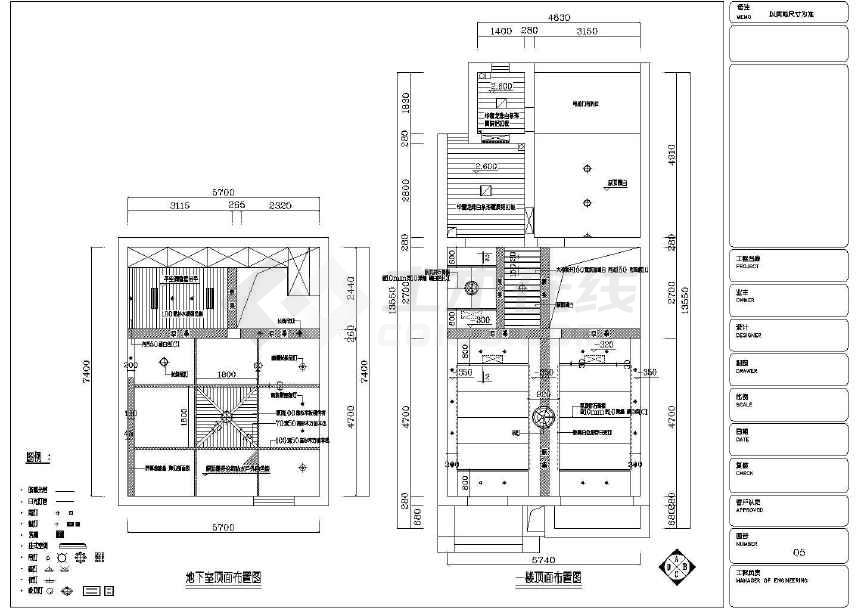

天花开线图深度要求:包括天花图案、窗帘盒及家具相对长度、天花使用材料、各两侧的剖面;可将天花图案大样索引和天花剖面索引合并在此图中。天花灯饰布置图(包含吊顶尺寸、标高、灯具尺寸等)深度要求:清晰准确的灯具水平、竖向定位尺寸,控制回路的设定及开关数量。综合天花图深度要求:在天花图基础里制作常德装修公司,包括家具、空调、消防、智能化等电气末端点位和维修口的位置、尺寸,以房间隔墙毛坯面或装饰完成线为长度标注的基准线。活动家具尺寸定位图深度要求:在平面布置图描绘,包括活动家具的位置、尺寸、灯具、电源等末端点位的位置及形状精装修水电图设计深度,以室内隔墙装饰完成线为长度标注的基准线精装修水电图设计深度,详细标示型号。水电、设备图(包含给排水、强弱电、灯光、暖通、智能化、消防等)深度要求:①强弱电点位平面布置图包内容源于淘豆网转载请注明出处.
