一文看懂装修水电工识图方法

识图的概述

家装常见的图有原始构架图、平面布置图、打墙图、砌墙图、地面铺设图、天花布置图、水电图、插座布置图、灯具开关布置图等。不同的详细家装方案有所差异。

家装水电图识图的一些技巧与方式如下：

1）识读家装水电图时，首先必须识读图中的图表与字母所代表的内容意义。一些常用的图例家装水电图中通常能列出在图中。因此，识读家装水电图时能看图中的图示。

2）图纸与文字表明部分能对照查看，以便对整个平台有整体上的知道与了解。

3）识读家装水电图时，有时需要看平面图、系统图、布置图等多种图，有的只想要听一种图就能。总之，单张图看独自特征，多种图看联系、看总体、看宏观。

4）识读家装水电图时，需要知道设计者的初衷与想法。另外，也能知道现场的实际表现。

5）识读家装水电图时，要让图的提出与施工要求、施工技术运用起来。

6）识读时，一般从主干线起初装修水电管道布置图，按走向顺序渐渐看支线，然后去与准确设备连接处，完整全面系统掌握整个设备与各个别的施工工艺要求。

7）搞清楚各系统的位置，以及对装饰结构、装饰外观的妨碍，并掌握系统的留出位置与空间提出、配套要求、后续工种要求。如果看到位置与装饰结构等矛盾以及与实际不符合情况，要尽快提出，及时修正。

8）识读家装图时，要如何在看平面图时，在脑海里产生对应的立体图。例如平面图对应的立体图见表1。

表1 平面图对应的立体图

诀窍与方法

识读图有现场法与模拟现场空间立体法，两者实质上识读图是一样的。例如，看给水图时，就现场跟着管模式虚拟走一次：水源从水表来，然后经过具体的地方（用手指以及其它软件指着路径）到那里哪里，哪里哪里有多大变径、配水点、设施等状况并且必须留意的事宜。看电施工图也是诸如的。该算法类似于交底，但是，比交底更详细一些。另外，交底一般是设计师对水电工的交底，而该算法是水电工根据图纸的实际制订的预演习。

图例符号与意义

家装图中虽然能有一些实例符号与意义，但是一些更几乎的实例符号与意义是没有介绍的。为此，家装水电工需要知道一些更几乎的实例符号与意义，才能够了解图。表2就是一些更几乎的实例符号与意义。

表2 家装图常用的图表符号与意义

图线的意义与图纸的格式

常见图线表示的意思见表3。

表3 常见图线表示的意义

注：地平线的线宽可用1.4b。

图纸的格式有留装订边的与不留装订边的特点。留装订边的以便装订成册。图纸的格式如图1所示。

图1 图纸的格式

有关代码

颜色标志代码见表4。

表4 颜色标志代码

注：字母大写与简写具有相似的含义。

导线敷设形式的标明符号与名称对照见表5。

表5 导线敷设形式的标明符号与名称对照

导线敷设部位的标明符号与名称对照见表6。

表6 导线敷设部位的标明符号与名称对照

灯具安装方法的标明文字字母与名称对照见表7。

表7 灯具安装方法的标明文字符号与名称对照

尺寸标注与定位轴线

识读尺寸的标记的示例如图2所示。

图2 识读尺寸的标记的示例

定位轴线的识读方法如图3所示。

图3 定位轴线的识读实例

附加定位轴表示的涵义识读方法如图4所示。

图4 附加定位轴表示的涵义识读实例

配电箱与小型断路器的标注规律

配电箱的详细标示规律如图5所示。

小型断路器的标记规律如下：例如DPNC16，DPN表示小型断路器系列中的一种，DPN VIGI表示漏电保护器，C表示脱扣曲线是照明型，16表示短路电流，即起跳电流，16表示额定起跳电流为16A。

图5 照明配电箱的详细标注规律

怎样看配电箱系统图

水电工看配电箱系统图就是要掌握配电箱的类别、安装位置、安装具体操作与规定。具体如下：

1）了解配电箱的类别、安装位置，以便于开孔、固定。

2）了解配电箱电源进线的类型与铺设方法，电线的根数。

3）进线总开关的方式与方法。

4）电源开启配电箱后分的支路（回路）数量或者支路（回路）的名称用途、电线数量、开关特性与种类、敷设形式。

5）是否有零排、保护线端子排。

6）配电箱的编号、功率。

7）确定配电箱内部如何连线。

8）确定配电箱回路的引出线与布管。

图解一配电箱的示例识读如图6所示。

图6 配电箱的示例识读

图7所示的配电箱系统图的识读方式：电源进线“BV-4×16-BVR-1×16-PVC50-WC,FC”为4根16mm2的聚氯乙烯绝缘铜芯线穿长度为50mm PVC塑料管暗敷设在地表或地面内、暗敷于墙内。另外，还有1根16mm2的镍芯聚氯乙烯绝缘软电线。

进线总开关“C65N-C63/4P”为型号为C65N 63A的4极断路器。

图7 配电箱系统图的识读方式

电源进入配电箱后分为10个支路（回路）出来。其中N1、N2支路的断路器“DPN-C16”为16A起跳电流照明型DPN断路器。出线“BV-2x2.5-KBG20-WC CC”是2根2.5mm2的聚氯乙烯绝缘铜芯线穿长度为20mm的穿薄壁金属管（KBG）暗敷于墙内、暗敷设在屋顶或楼板内。注意，目前很多用于塑料管敷设，则会标示PC字样。

N3、N4、N5、N6、N7支路的断路器“DPNVigi-C16”为16A的带漏电功能的插头。出线 “BV-2x2.5-BVR-1x2.5-KBG20-WC,FC”为2根2.5mm2的聚氯乙烯绝缘铜芯线、1根2.5mm2的镍芯聚氯乙烯绝缘软电线穿长度为20mm的凸缘金属管（KBG）沿建筑物墙、地面内暗敷。注：单相电源回路为三根线。

N8、N9支路的断路器“DPN-C16”为16A起跳电流照明型DPN断路器。出线“BV-2x2.5-BVR-1x2.5-KBG20-WC,FC”为2根2.5mm2的聚氯乙烯绝缘铜芯线、1根2.5mm2的镍芯聚氯乙烯绝缘软电线穿长度为20mm的凸缘金属管（KBG）沿建筑物墙、地面内暗敷。注：单相电源回路为三根线。

N10支路的断路器“DPN-C20”为20A的开关，出线“BV-2x4.0-BVR-1x4.0-KBG25-WC,UC”为2根4mm2的聚氯乙烯绝缘铜芯线、1根4mm2的镍芯聚氯乙烯绝缘软电线穿长度为25mm的凸缘金属管（KBG）暗敷于墙内、吊顶内铺设。

另外，由此图仍能看出，此配电箱没有零排、保护线接线排，此配电箱功率为16KW。

怎样看其他电气图

客厅平面图（如图8所示）——该客厅墙壁是选用地砖装修公司排行榜，沙发、茶几、地毯位于电视机正面，正上方是电视机摆放的位置。对于水电工而言，该图可以体现出电视机处、电话处必须欲留相关插座，插座必须布线布管。布线布管可以走地厦门装修公司，是否应该开槽，需要知道地砖铺设高度。因为墙壁铺设长度与原本铺瓷砖工艺有关外，还跟整个房屋水平线有关。

图8 客厅平面图

客厅地板铺设图——客厅经过拆卸墙壁、重新砌好墙的墙面砌筑图如图9所示。从客厅墙壁铺装图可以知道房间装饰后的效果。

图9 客厅地板铺装图

客厅天花布置图（如图10所示）——客厅天花仍然有家具，因此，从房间天花布置图包括有关图例、文字表明，可以清楚客厅天花吊顶的特点、位置、风格。对于水电工而言，主要是弱电、布管，以及预留出地板的接线具体数量、位置，以及合理的灯与准确开关的掌控关系。

图10 客厅天花布置图

图10反映出房间天花四周布置12盏筒灯，天花四角各一盏，然后每边各2盏，间距均匀，具体位置长度可以按照图中有关尺寸数据发现。客厅里方正中间是大吸顶灯。对于照明的布置与调试，首先应知道灯具与开关的关联装修水电管道布置图，然后才考虑灯具的线是并联，还是串联，然后考虑布管情况。

客厅天花布置连接图（如图11所示）——从图11，可以看到靠近电视机前面的6盏筒灯为一开开关控制，后6盏筒灯（靠近沙发一边）为一开开关控制。灯带用一开开关控制。这几个开关用一个三开单控开关来完成客厅天花灯的掌控。该开关位于靠沙发墙壁的左边，另外，大吸顶灯采用双开双控开关控制，客厅的该开关位于电视机的上面。

图11 客厅天花布置连接图

图12灯具的弱电布管，根据客厅天花布置图、客厅天花布置连接图的有关信息，可以首先让地板定详细的宽度位置与次数，然后按照灯具需要2根线，相线、零线布线布管。布线布管时，一定要考虑如何建立灯具的开、关规定包括布线布管方便、简单的提出。例如，筒灯与带灯均是一个三开单控开关来调节的，因此，引入到插座的铜线有电压、零线。考虑铁损需要经过开关，然后由插座引出的地线到灯管上，实现开关对灯具的开、关意义。零线不需要经过开关直接可以去照明上去。尽管筒灯分2组、带灯分1组共3组控制，灯具的零线可以相互连在一起。但是，为规范穿线各线管穿各组的地线、零线，连接处要在线盒里进行。

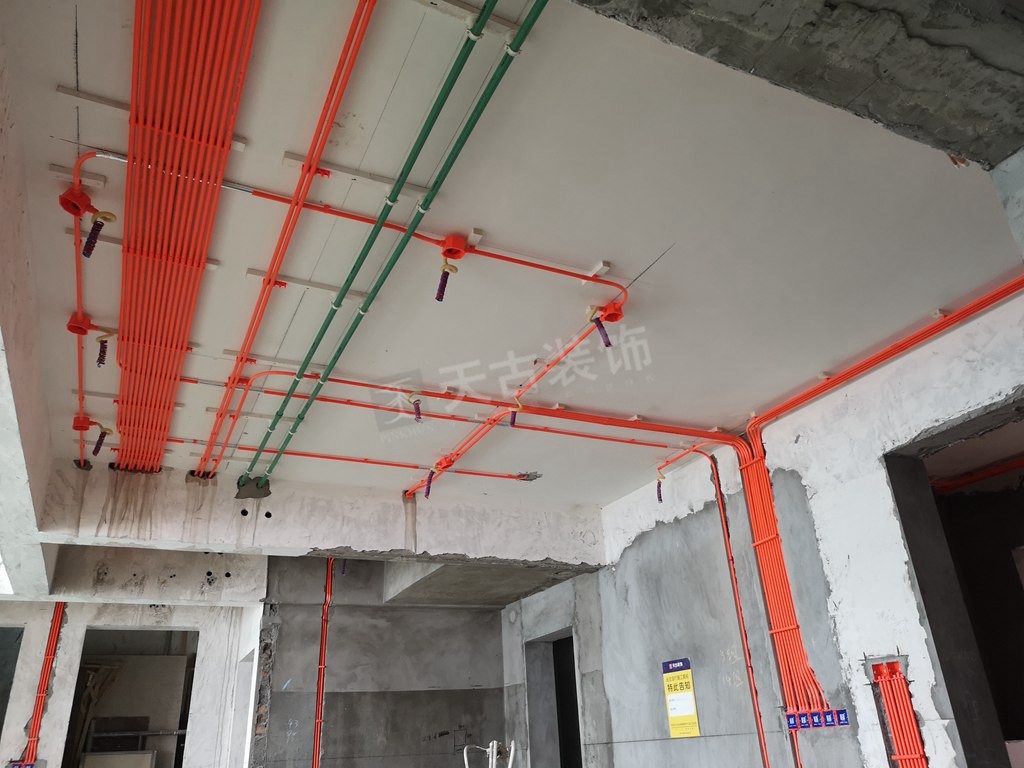

图12 灯具的接线布管

客厅插座布置图（见图13）——插座布置可以利用图掌握插座的准确位置，也就是插座安装的位置长度。另外，也可以知道插座的次数与类型。如果无法运用任何图纸，就能够清楚插座的功能、用意，则加装、布线、布管就变得完整。看插座布置时，可以运用插座图例来识图。

图13 客厅插座布置图

图13所示的客厅插座布置与插座图例结合来解释图：电视机柜后面有4个五孔插座，并排安装，另外，并排铺设一个有线电视插座、网线插座。另外，靠枕头墙壁左侧加装一个五孔插头，另外两侧加装一个五孔插座与电话插座。具体位置可以按照图中长度来定位。

客厅插座的连接图如图14所示。

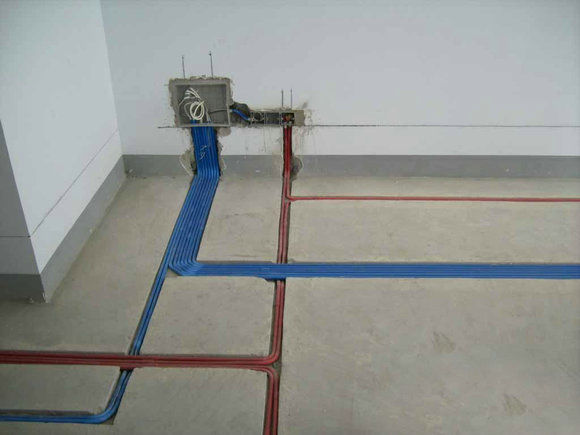

图14 客厅插座的连接图

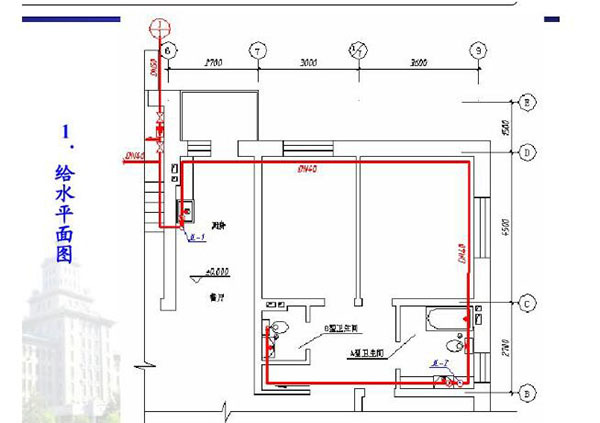

怎样看水管图

家装水管图包括给水管图、排水管图。给水管图分为单冷水图、混水图。从家装水管图中可以知道水龙头的次数与准确位置，以及水设备的总量与准确位置。

家装水管图主要涉及客厅、卫生间、阳台等场所。家装水管图几乎管路方法是一样的：冷水管从水表处引过来对于主水管，然后其余水设备的热水用于管道与该主阀门连通即可。只是有的水设施的热水需要经过闸控制又引发冷水管。家装中的热水管就是与主阀门连通的一分支管去热水器，然后该冷水经过热水器加热变成温水，并且由热水器引出热水主管。该热水主管就是需要经过热水器的热水分支管。有的水设备的热水需要经过闸控制又引发热水管。

家装水管图基本管路方法如图15所示。

图15 家装水管图基本管路原理

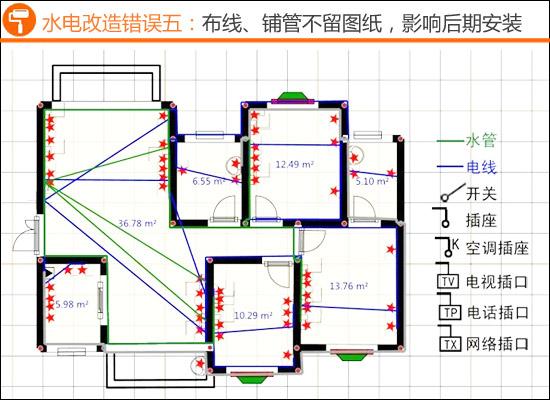

家装水管安装图示如图16所示。

图16 家装水管安装图示

---
