漂亮美观二层带屋顶花园别墅全套施工图带效果图14×11

建筑：建筑设计封面、图纸目录、建筑设计说明、一层平面图、二层平面图、屋顶层平面图、东外墙图、西立面图、侧山墙图、节点大样、门窗表；

结构：结构设计海报、图纸目录、结构设计总说明、柱下独立基础平面布置、柱下独立基础详图、梁截面图、顶梁主梁图、基础到一层顶梁截面图、二层柱配筋图；

电气：一层插座平面图、二层插座平面图、一层弱电平面图、二层弱电平面图、一层照明开关平面图、二层照明开关平面图；

排水：一层给排水平面图、二层给排水平面图；

效果图：2张。

一层：厨房、餐厅、公卫、卧室、衣帽间、玄关、走廊、客厅、门厅；

二层：3间卧室、公卫、卫生间、阳台、起居室、衣帽间、客厅上空、屋顶花园。

施工图32张 效果图2张

效果图预览

效果图背面预览图

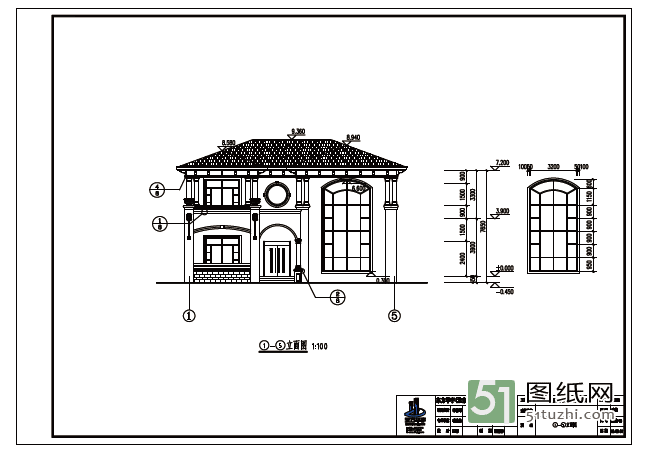

立面预览图（建筑高度：9.3米含屋顶）

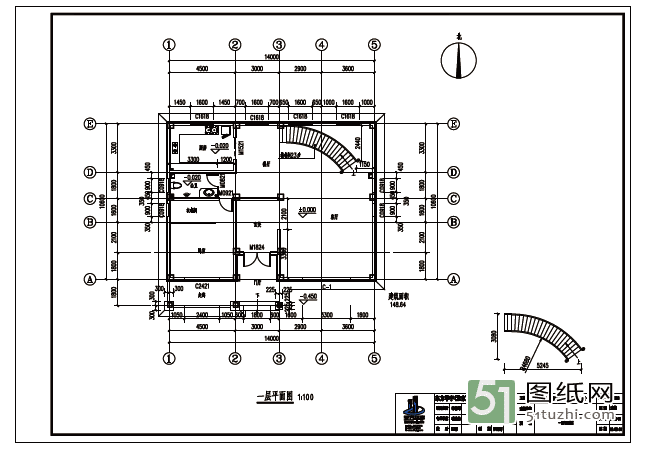

平面预览图（建筑占地：14米x10.6米）

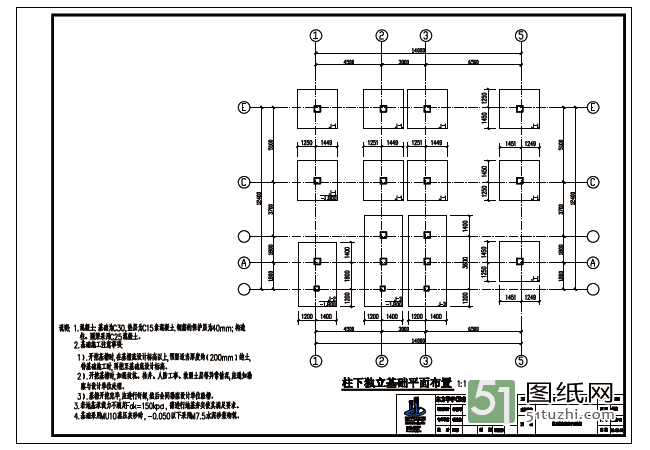

基础平面预览图

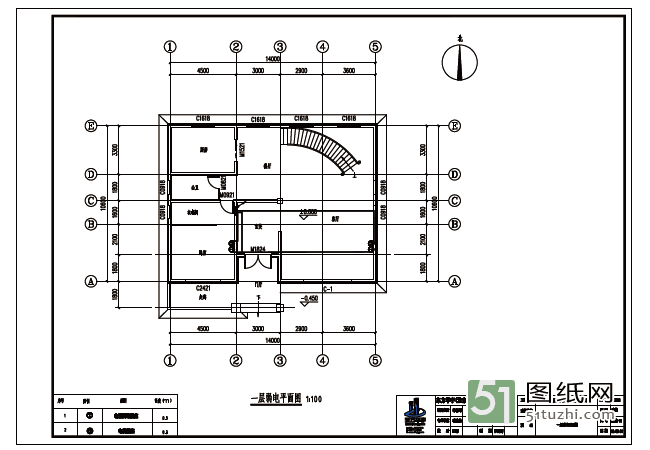

电气平面预览图

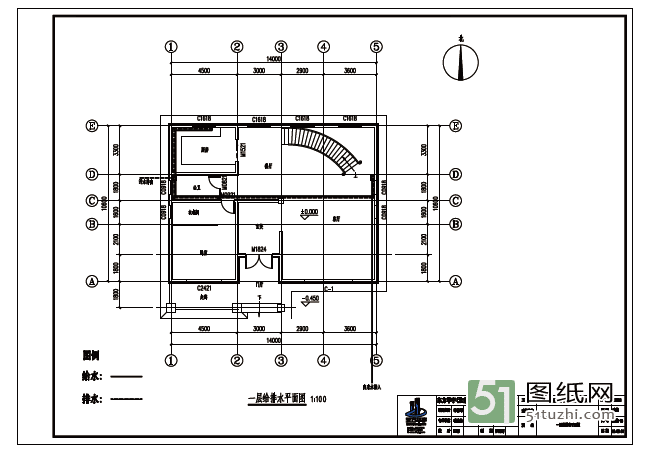

给排水平面预览图

全套结构预览图

全套建筑+水电预览图

本站所有图纸均以及高清PDF格式（可浏览及打印屋顶花园装修施工图报价屋顶花园装修施工图报价装修装饰公司，打开更方便）别墅装修，具体图纸内容及格式请参考上面图纸参数！

[立即下载本套图纸] 需要 120 个图币 1元=1图币 [充值说明]24小时内重复下载只扣1次图币

如需打印版快递服务请联络客服热线15313027993或QQ2421540600报图纸编号T00427 [打印版价格说明]

---
