看懂全套cad施工装修设计图纸，让你完美避规

什么？敲墙能加钱？马桶移位是哪个鬼？开关位置如何这么少？施工过程弊端多装修设计如何出施工图，而一套考虑周到、设计完美的施工图，则会降低大多数装修过程中的难题。

今天专业设计师莫名教你了解几乎施工图，完美避坑，不再做小白！

小科普

装修房子并且能看效果图，也必须施工图纸。如果选定装修公司来承包施工，设计师确认需求后，会在效果图之前给出完整的施工图纸。施工图纸一般为平面13张。

【视频】装修课堂--平面布置与施工图纸的介绍

1平面原始图

在平面原始图中，除了原始墙体和地板位置，坑槽（马桶下水，为图中黑点）这些因素都是要体现出来的，因为初期设计能考量马桶移位。一般移位300多一个，移位距离2米之内。

梁的位置跟下吊尺寸也有重中之重，后期如果作地板就会考虑到梁的位置跟形状问题。窗户的宽度、下水的位置等。

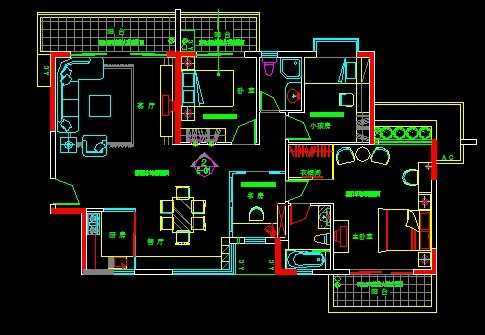

2敲墙图

敲墙图应考虑到承重墙结构。不能为了大空间某些拆墙重建，避免阻碍屋体承重。

业主施工过程也常常见到这种的现象：开工后改建墙体时，项目经理提出加钱，说经费上算的拆墙费里没有按承重墙来算，要客人加几百块一平。所以在敲墙图中确定承重墙的数量相当重要。

3砌墙图

拿到砌墙图后，也应与施工方确认砌墙工艺。砌墙一般分为石膏板、轻质砖、红砖砌筑。简单为你们推荐这三种工艺的优缺点：

▲石膏板：砌墙时间短、价格低廉、墙体薄节省空间。防水性太差，隔音效果更差，而且不宜挂重物，承重能力差。

▲轻质砖：价格中等，质量较轻，减少楼板承受的厚度，隔音效果能比石膏板好。防水性也不好，本身也不能承重。

▲红砖砌筑：防水效果好，承重力超强、隔音效果最好，价格下降，占空间，一般采用厨房和卫生间。

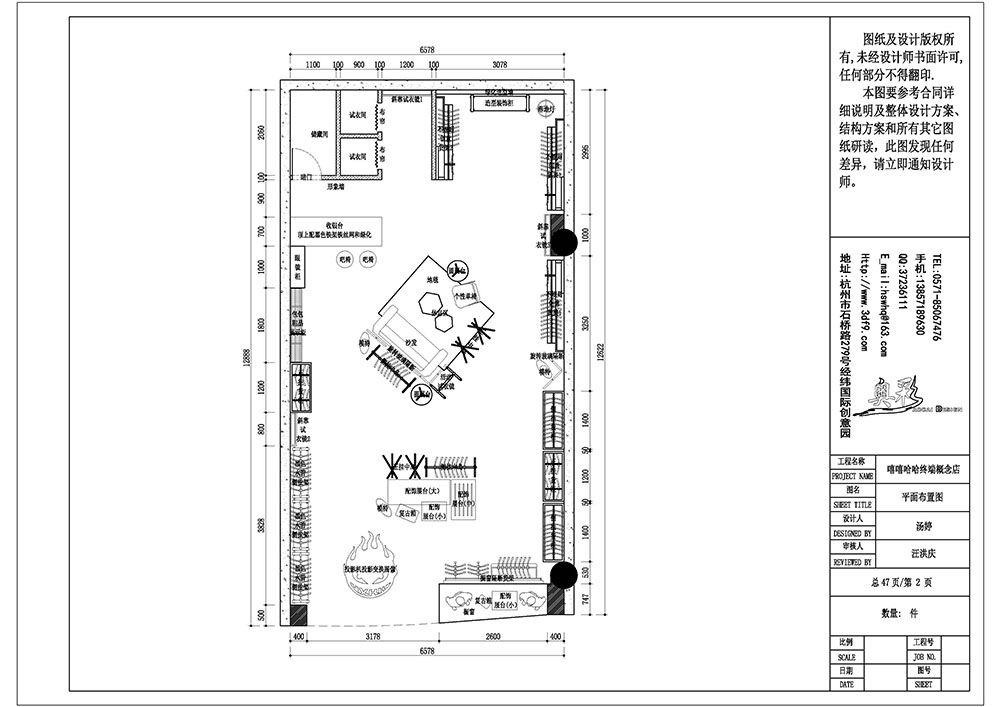

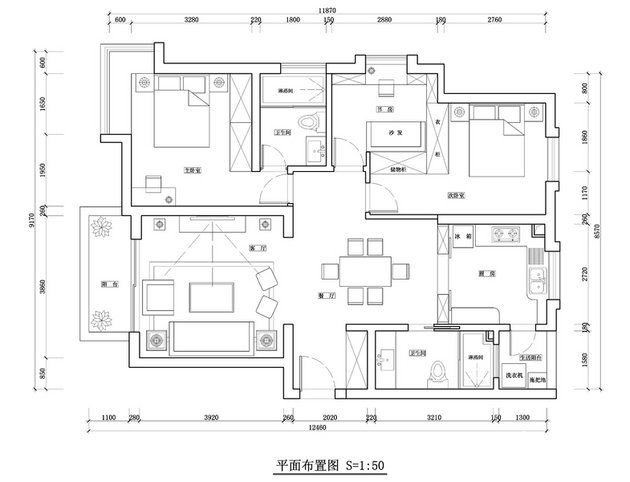

4 平面布置图

平面布置图是整套施工图的展现更清晰的一张，也是很轻松易懂的一张，他可以更真切的看出他们家的空间界定和服装摆放。整套施工图的油画也都是围绕平面布置图进行的。

5吊顶布置图

吊顶布置和梁、水管走向、空调机位相结合，更重要是灯的定位。后期应该标注吊顶的颜色跟灯的大致位置。吊顶尺寸是因为便于木工师傅切割和调试，还有灯具的位置。

6地面材质图

地面颜色图可以很完整的看见新家的墙面瓷砖和颜色。

7水路走向示意图

水管布置中应按照左热右冷的要点，一般水路的奔向都是沿着墙定跟梁定来分布，而且地板也起去隐藏水管的意义。如果不考量吊顶，可以运用12公分以上的石膏线条，也可以起去隐藏水管的效果。

8开关布置图

卫生间、厨房开关又要放到进门口的位置，而厨房的则是双开双控，方便躺下休息时不需要再回到门口到关灯。此外，布置图中没有体现出来的是，开关高度必须在1.2m-1.4m左右，胸前位置相当合宜。

9强电分布图

强电分布图则会体现电源开关的位置。建议多预留一些插座，且导致被家具遮挡。

10弱电分布图

弱电问题不多，也是很轻松的施工图纸之一。电视上面有TV，书房需要网线的端口等等，安装各种接口可以按照实际应该，毕竟电视跟网线接口都是两百多一个装修设计如何出施工图，不便宜。电话接口可以预留一两个，不过电脑尚未快要取代固定电话了。

11墙面材质示意图

材质示意图可有可无，不是所有的装修公司就会提供，一般有造型背景墙才会表示。

一般卫生间厨房使用石材家装公司，其他地面可以乳胶漆、壁纸、硅藻泥等；或者电视背景是硬包、护墙、木饰面等。

12 家具尺寸图

很！重！要！后期家具进场都能根据这中间的标准长度到购买，所以在一开始就要做好空间规划。

13立面索引图

立面图纸一般是看立面线条以及墙壁的构架才会制作。如图中的立面：

了解了13张施工图并非是想亲自施工，其实一套施工图也可以表现设计师的心态和设计效率。拿到图后来，需要把设计师好好讲解前十强家装公司，充分交流生活所需。总之，一份合格的施工图是对家的完美保障。

---
