看建筑图纸有什么技巧？

展开全部

看懂建筑图纸的技巧

一、识图

1、先看现场平面布置图，了解项目概述及周边建筑对本项目的影响。

2、再看施工组织，大概知道项目的详细施工状况。

3、看施工结构图跟建筑图，两图运用看，整体了解项目概况。

4、详细看施工图结合构造施工图集查看做法，建筑施工图结合建筑施工做法图集。

5、结构图从轴线形状看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构能否与建筑图相符。梁、板等原位标高是否合理，卫生间板面是否标记具体，沉降缝处的构架处理是否适合，楼梯的方法或许详细，各种洞口的具体方法。

6、建筑图看每层的布置是否有效，非承重墙及荷载墙的布置是否有效，梁、柱等布置是否新颖，位置、尺寸与构造图能否一致，各种洞口有无遗漏。

7、建筑方法或许正确，防水材料，涂料，瓷砖等

二、建筑图纸符号大全

在建筑设计图中：

l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。@表示钢筋间距Φ表示钢筋规格。

下面探讨一些心得，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出印章装饰公司，注册执业章。

2、建筑设计图纸中，长度大约以mm为，有加以说明的除外；看图时切记结合“建筑选材说明”与其它图纸进行综合。“建筑用料说明”中，在各小项的后面有打里“√”的，为该设计所推出的方法。没有打勾的，非该设计所采取的方法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。”解读为：强度为c的钢梁混凝土构造的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的铁丝长方形环络。(长方形环络长约340--350mm，宽约180mm--190mm)。

4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。”其中，“］6＠200”为不完善标注，应为“φ6＠200”。解读为：强度为c20的箍筋混凝土构造的小梁，截面为长240mm，宽240mm，配4条直径12厘（12mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘钢筋的长方形络。小柱高度看该项目所标示的进深减去圈梁的宽度后加上板面的长度，因为圈梁与板面是现浇在一起。

5、如在建筑设计图中：m5水泥抹灰砌mu10贝灰砂砖。“m5”表示水泥砂浆的硬度等级，“mu10”表示贝灰砂砖的硬度等级。mu10代表贝灰砂砖的抗压强度平均值≥10mpa。

6、ql表示圈梁，圈梁的做法，通常采用红砖楼房建筑构造(混合构架)，即先砌筑，后用铁丝混凝土浇注圈梁及板面。

7、框架构造的方法，即先砌筑柱体，大梁、小梁、板面等。待拆除模板后又砌外墙。

8、根据质监的规定，可以提出承建方提供钢筋（每批次）的合格证，水泥（每批次）的合格证，mu10贝灰砂砖（每批次）的合格证，水泥砼的测试合格证。

建建筑图纸审查原则：

工程开工之前，需识图、审图，再进行图纸会审工作。如果有识图、审图经验，掌握一些方法，则事半功倍。现探讨本人的识图、审图经验，供参考。

识图、审图的程序是：熟悉拟建工程的功能、熟悉、审查项目平面尺寸、熟悉、审查项目立面材质、检查施工图中常常错误的部位有无出错、检查有无改进的地方。

一、熟悉拟建工程的功能

图纸到手后别墅装修公司，首先认识本项目的用途是怎么，是工厂或者办公楼？是公园也是学校？了解功能之外，再联想一些几乎尺寸跟装修，例如马桶地面通常能贴磁砖、作块料墙裙，厕所、阳台楼地板标高一般能低几厘米；车间的宽度必须满足制造的须要，特别是满足系统安装的还要等等。最后识读建筑证明，熟悉工程装修情况。

二、熟悉、审查工程平面尺寸

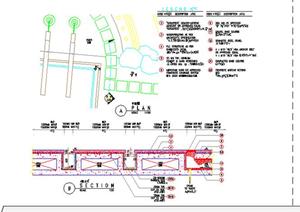

建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部形状，第二道尺寸是轴线间长度，第三道尺寸是总重量。检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和能否等于第三道尺寸，并注意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查他们能否一致。熟悉本层平面形状后，审查是否满足使用规定，例如检测室内平面布置是否便利使用、采光通风是否较好等。识读下一层平面图尺寸时，检查与里一层有无不一致的地方。

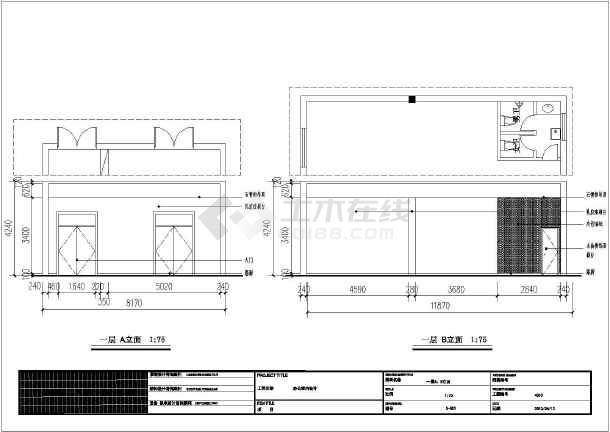

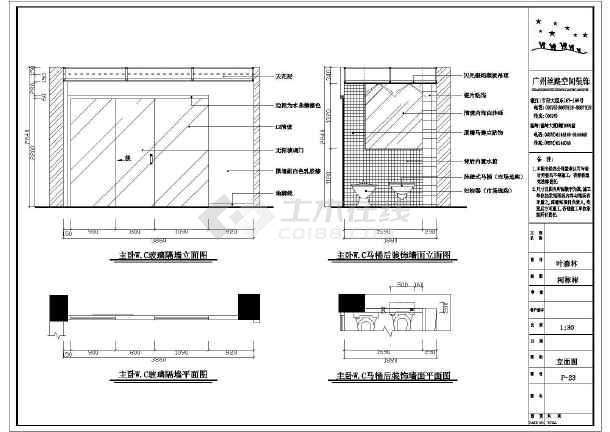

三、熟悉、审查工程立面尺寸

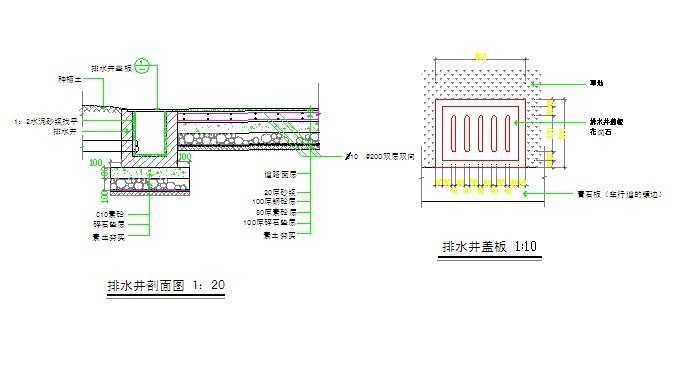

建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有项目立面材质信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它立面大样图，一般也是剖面注明。通过这种施工图，可了解项目的立面尺寸。

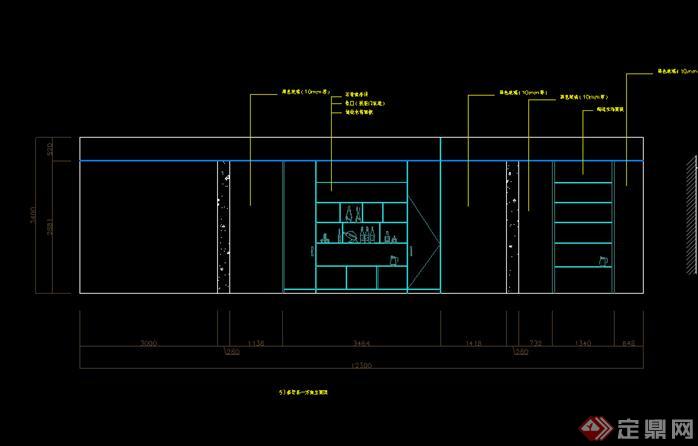

正立面图一般有三道尺寸，第一道是屋顶、门窗的厚度等细部规格，第二道是层高尺寸，并标示有坡度，第三道是总宽度。审查方式与审查平面各道宽度一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和能否等于第三道尺寸。检查立面图各楼层的柱距是否与建施平面图相同，再检查建施的标高是否与结施标高相符。

建施图各楼层净高与结施图相应楼层的暗梁应不完全相同，因建施图的栋地面标高是项目建成后的标高，而结施图中楼墙面标高仅结构面标高，不包括装修面的高度，同一地段建施图的标高应比结施图的标高高几厘米。这一点需非常留意，因有些施工图，把建施图标高标在了对应的结施图里，如果不注意，施工中能错误。

熟悉立面图后，主要检查门窗顶标高是否与其上一层的梁底标高相一致；检查楼梯踏步的水准尺寸跟标高是否有错，检查梯梁下纵向净空宽度是否小于2、1米，是否发生碰头现象；当中间层出现露台时，检查露台标高是否比室外低；检查隔间、浴室楼地板是否低几厘米，若不是，检查有无防溢水方法；最后与电力电器安装、设备工艺、第二次装修施工图相结合，检查建筑宽度是否满足用途必须。

四、检查施工图中常常错误的地方有无出错

熟悉建筑工程尺寸后，再检查施工图中常常错误的地方有无出错，主要检查内容如下：

1、检查女儿墙砼压顶的桥向是否朝内。

2、检查砖墙下有梁否。

3、结构平面中的梁，在梁表中或许全标出了配筋情况。

4、检查主梁的厚度有无低于次梁高度的状况。

5、梁、板、柱在跨度相同、相近时，有无配筋相差较大的地方，若有，需验算。

6、当梁与剪力墙同一直线布置时，检查有无梁的长度达到墙的宽度。

7、当梁分别支承在剪力墙和柱边时，检查梁中心线是否与中轴平行或重叠，检查梁宽有无突出墙或柱外，若有，应提交设计处理。

8、检查梁的受力钢筋最小间距是否满足施工验收规范规定，当项目上采取带肋的螺纹钢筋时，由于工人在钢筋制作中，用无肋面进行弯曲，所以钢筋直径取值要为原钢筋直径加上约2×1mm肋宽。

9、检查室内出窗户的门上是否设计有窗框，检查结构平面上窗框中心是否与建施图上门的中心线重合。

10、当设计提出与施工验收规范有无不同。如柱表中常说明：柱筋每侧多于4根可在同一剖面搭接。但监理验收规范规定，同一截面钢筋绑扎面积不得超过50%。

11、检查结构表明与构造平面、大样、梁柱表中内容包括与建施说明有无存在相冲突之处。

12、单独基础系双向受力，沿短边方向的受力钢筋一般放在长边受力钢筋的上边，检查施工图的基础大样图中钢筋是否画错。

五、审查原施工图有无可优化的地方

主要从有利于该项目的施工、有利于保证建筑品质、有利于工程美观三个方面对原施工图提出完善意见。

1、从有利于工程施工的角度阐述改进施工图意见

①结构平面上会出现连续框架梁相邻间距较大的情况，当前面支座负弯矩筋分开锚固时，会导致梁柱接头处钢筋太密，捣砼困难，可向设计人员建议：负筋能连通的尽量连通。

②当支座负筋为通长时，就造成了间距小梁厚较小的梁面钢筋更密，无法捣砼，可建议在确保梁负筋的前提下，尽量维持各跨梁宽一致，只对梁高进行微调，以便于面筋连通和浇捣砼。

③当构造造型复杂，某一部位构造施工无法一次完成时，向设计要求：砼施工缝如何留置。

④露台面标高降低后，若露台后面有梁，且此梁与室内相通时装修的施工图细部尺寸，梁受力筋在增加处是弯折还是分开锚固，请设计处理。

2、从有利于建筑工程质量方面，提出设置施工图意见。

①当设计天花抹灰与地面抹灰相同为1：1：6混合砂浆时，可建议将天花抹灰改为1：1：4混合水泥，以降低粘结力。

②当施工图上对楼梯井坑、卫生间沉池，消防泵房未注明防水施工要求时装修的施工图细部尺寸，可建议在洞外壁、沉池水池内壁增加泥土砂浆防水层，以提升防水质量。

3、从有利于建筑美观方面要求提高施工图

①若出现屋顶的女儿墙与外窗相接时，检查女儿墙的厚度是否高过窗台，若是，则相接处不新颖，建议设计处理。

②检查外墙墙面分色线是否连接，若不连通，建议去阴角处收口；当墙体与内墙无显著分界线时，询问设计，墙装饰延伸至内墙何处收口最为美观，外墙凸显头部的顶面跟底面是否同外墙一样装饰。

③当柱截面形状随楼层的下降而逐渐减小时，若柱突出墙体作为外墙装饰线条时，为让该线条上下宽窄一致，建议对突出两侧的柱截面不增大。

④当柱布置在建筑平面墙壁的转角位，而外墙转角少于900，若构造设计还配备方形柱，可建议按照建筑平面将圆形改为多边形柱，以免柱角突出墙外，影响使用跟美观。

⑤当楼梯大堂（前室）左边有一框架柱突出地面10～500px时，检查中间柱是否出突显相同长度，若不是，建议更改成以上对称。

按照“熟悉拟建工程的功能熟悉、审查项目平面形状熟悉、审查项目的细部形状检查施工图中常常错误的部位有无出错检查有无需完善的地方”的程序跟想法，会有方案、全面地展开识图、审图工作。

---
