作者:ZHANGJIAN仅供个人学习装修设计,勿作商业功能前言在室内设计工作的步骤中,施工图的勾画是表达设计者设计初衷的重要方法之一,是设计者与各相关专业之间沟通的标准化语言,是掌控施工现场再次充分合理解释消化并推行设计模式的一个重要环节,是判断一个设计队伍的设计管理水准是否专业的一个重要标准。专业化、标准化的施工图操作步骤健全不但可以帮助设计者深化设计内容,完善构思想法,同时面临大型公共设计工程及长期的设计定单行之有效的施工图规范与监管亦可帮助设计团队在维持设计品牌及提升工作能力方面起去尽力有效的意义。本书是以制图标准为基础,结合大致工程方法书写而成。书中内容更贴近于实际项目,对于图样画法的基础与原理读者能参见相关专业书籍。书中除涵盖施工图构成的一些几乎元素外,还对施工图的后期规划,绘制过程中的推进设计,以及施工图纸如何与施工现场衔接,和前期竣工图文件归档均做了肯定的表述。此外书中仍对于计算机绘制方法与绘图标准的运用做了详细的表述,特别是模型空间与布局空间互相转化的绘制方式不但便于平面图的更改,提高工作能力室内装修施工图绘图顺序,还可以在确保图纸的一致性以及图层管理别墅装修,比例输出等方面起至重要意义。书中所附光盘内图纸均含标准图层。

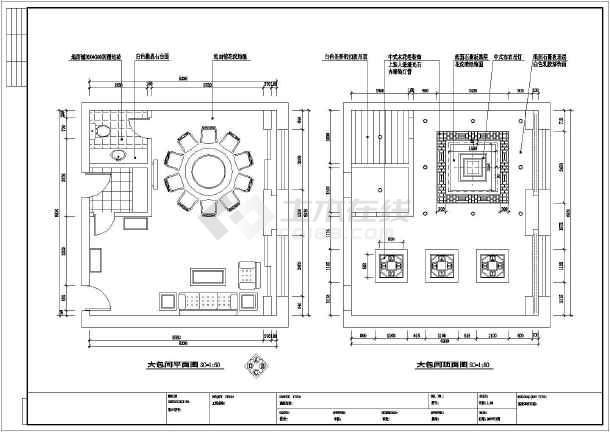

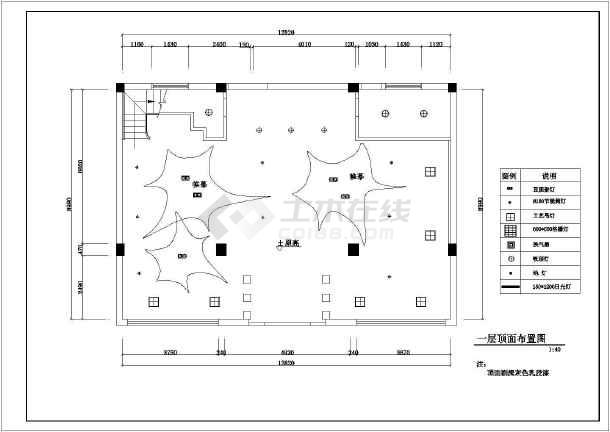

符号在布局空间内按1:1比例制作,所制成的标准图按图幅尺寸在布局空间内能直接调用。图例也依次在模型空间与布局空间内按比例绘制,均可直接调用。写此书的初衷一方面的针对先前学习工作步骤中积累的对于室内设计施工图方面的知识经验做一次较详细的剖析,另一方面期待起至抛砖引玉的意义,把自己一些肤浅的思维以书面的方式与同道做一个交流,希望你们批评指正,以期引起学者同道对室内设计专业制图更深层次的关注。文档来自于网络搜索目录一、图纸幅面尺寸二、符号的设定三、材质图例的设定四、尺寸标注与文字标示的设定五、线型与笔宽的设定六、电脑图层的设定七、比例的修改八、图面构思的修改九、施工图编制的次序十、图表十一、平、立、剖面图及节点大样图的制作及相关标准十二、施工图在各设计阶段要留意的事宜十三、施工图与现场推进设计十四、施工图的归档与类别十五、关于布局空间与建模空间在实际绘制中的运用十六、施工图工程范例宾馆类:天骄宾馆办公空间:商务部会议室文化空间:哈工程大学大学生活动中心住宅样板间:某房屋工程第一章图纸幅面尺寸一、图纸幅面1.1.1图纸幅面是指图纸本身的型号规格,也就是我们常说的图签,为了有效使用并用于图纸管理印刷室内设计制图的图纸幅面规格型号采用建筑制图的国家标准。
如表1-1的要求及图1-1的格式。文档来自于网路搜索图纸幅面及缩放长度(mm)表1-1规格代号幅面代号A0A1A2A3A4b×L841×1189594×841420×594297×420210×297c105a25图1-11.1.2图纸短边不得加长,长边可加长,加长型号要具备表1-2的要求。图纸长边加长型号(mm)表1-2幅面尺寸长边长度长边加长后重量A011891486、1635、1783、1932、2080、2230、2378A18411051、1261、1471、1682、1892、2102A2594743、891、1041、1189、1338、1486、1635、1783、1932、2080A3420630、841、1051、1261、1471、1682、1892二、标题栏与会签栏1.2.1标题栏的大致内容包含设计单位名称室内装修施工图绘图顺序,工程名称,图纸名称,图纸编号或者工程负责人,设计人,绘图人,审核人等项目内容。如有备注说明或图示简表也可视其内容设定其中。标题栏的长宽与准确内容能按照详细工程项目进行调整。文档来自于网络搜索以下以A2图幅为例,常见的标题栏布局方式参见图2-1。
会签栏标题栏图2-11.2.2室内设计中的设计图纸一般必须审定,水、电、消防等相关专业负责人要会签,这时能在图纸装订一侧设置会签栏,不需要会签的图纸可不设会签栏。其模式能参见图2-1。文档来自于网络搜索三、图签与布局空间画法1.3.1图签在布局空间内能按1:1比例制作。打印时亦按1:1比例打印无需放大或缩短。图签能制成母图,与若干张图纸内容产生关联的关系,图签内标题栏的内容如工程名称、项目名称等如有变化能只更改一张母图,其余若干张图纸可与其二起出现变更。作为母图的图签应与其他关联图纸在同一文件夹内。布局空间关联的画法可参看本书第十五章关于布局空间与建模空间在实际绘制中的运用。文档来自于网络搜索第二章符号的设定符号是形成室内设计施工图的几乎元素之一,本书所制作的符号均在布局空间内按1:1比例制作,形成标准模板。在标记时能直接调用,对保障图面的统一规范及美观起至巨大的意义。文档来自于网络搜索一、详图索引符号2.1.1名称:详图索引符号。2.1.2用途:可用来在总平面上将分区分面详图进行索引,也能用来节点大样的索引。2.1.3尺度:A内容源于淘豆网转载请注明出处.
