第十二章 建筑装修图12
全国最大的共享资料库装修用施工图装修用施工图，等您下载。本资料为装修施工图(修改版).ppt文档东莞装修公司，由爱问共享资料用户提供哪家公司装修好，以下为正文内容。

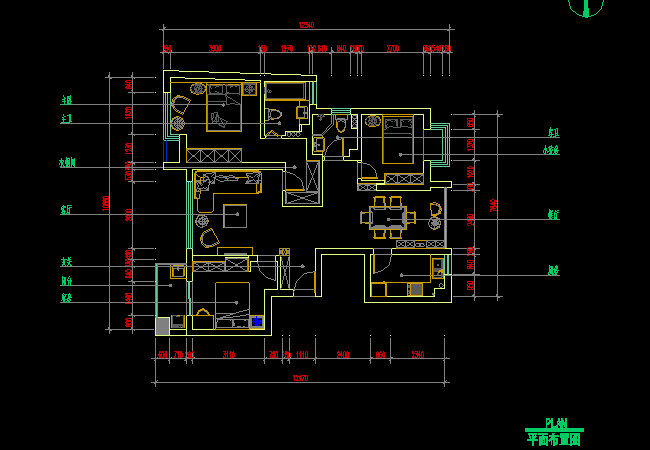

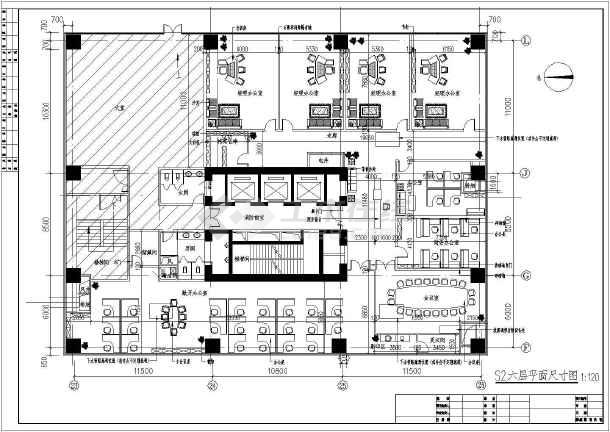

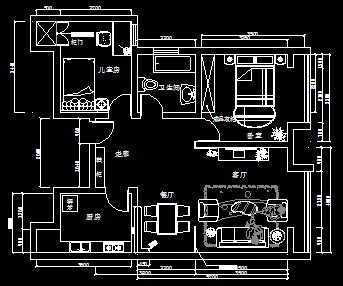

第十二章建筑装修图§概述图纸目录装修施工工艺说明平面布置图楼地面装修平面图天花平面图墙柱装修立面图装修细部构造节点详图房屋制图统一标准装修施工图装修制图标准平面布置图一般是设计步骤中首先触及的内容空间的界定、功能的分区是否正确关系去选用效果跟精神体验。§平面布置图平面布置图表达内容有：、建筑主体构造、各用途空间的地板的颜色跟位置、厨房、卫生间的厨柜、操作台、洗手台、浴缸、大便器等图案跟位置、家电的颜色、位置、隔断、绿化、装饰构件、装饰小品、标注建筑主体构造的层高和宽度等材质、主要装修尺寸、装修要求等文字表明平面布置图的技法步骤：、选比例、定图幅、画出建筑主体构造平面图、画出房间设施、家具、卫生洁具、电器装置、隔断、装饰构件等的布置、标注尺寸、剖面符号、详图索引符号、图例名称、文字表明、画出地板的花砖造型浮雕、绿化等、描粗整理图线§楼地面装修图楼地板装修图地面的外形、材料名称跟工艺要求。、施工依据、地面材料采购的参考图样。作用：表达各用途空间的墙面的铺设方式标明所使用材料的名称、规格有特定规定的需要标明工艺方法和图例尺寸标注方面大致标注地面材料拼花造型款式、地面的标高。、选比例、定图幅、画出建筑主体构造平面图和现场制造的固定服装、隔断、装饰构件、画出房间设施、家具、卫生洁具、电器装置、隔断、装饰构件等的布置、标注尺寸、剖面符号、详图索引符号、图例名称、文字表明、画出地板的花砖造型浮雕、绿化等、描粗整理图线地面装修图的技法步骤§天花平面图天花的功用作用、装饰、照明、音响、空调、防火天花装修天花平面图通常基于“镜像”投影作图悬吊式直接式、建筑主体构造通常可以不表示（虚线表示门窗位置）、天花图案、灯饰、空调风口、排气扇、消防设备的剖面线条块饰面材料的排列方向线、建筑主体构造的大致轴线、轴号主要规格、天花图案及各种设备的定形定位尺寸、标高、天花的各种设备、各两侧的墙面材料、涂料规格、名称、工艺说明、节点详图索引或截面、断面等符号。
天花平面布置图表达的内容、选比例、定图幅、画出建筑主体构造平面图、画出房间设施、家具、卫生洁具、电器装置、隔断、装饰构件等的布置、标注尺寸、剖面符号、详图索引符号、图例名称、文字表明、画出地板的花砖造型浮雕、绿化等、描粗整理图线平面布置图的技法步骤§墙柱面装修图墙柱面装修图主要表示建筑主体构造中铅垂立面的装修方法。墙柱面装修图的大致内容有：、墙柱面造型的剖面线、壁灯、装饰件等、吊顶天花及墙体以上的主体构造、墙柱面饰面材料、涂料的名称、规格、颜色、工艺说明等、尺寸标注：壁饰、装饰线等图案定形尺寸、定位尺寸楼地面标高、吊顶天花标高等、详图索引、剖面、断面等符号标示、立面图两端墙柱体的定位轴线、编号。、选比例、定图幅画出路面、楼板及地面两端的定位轴线等、画出地面的大致图案轮廓线、画出地面次要轮廓线、尺寸标注、剖面符号、详图索引、文字说明、描粗整理图线地面装修图画法技巧建筑主体构造的梁、板、墙用粗实线墙面主要图案轮廓线用中虚线次要的剖面线如装饰线、浮雕花纹等用细实线表示。§节点装修详图节点装修详图指的是装修细部的局部放大图、剖面图、断面图等。节点详图画法技巧：、选比例、定图幅画出路面、楼板及地面两端的定位轴线等、画出地面的大致图案轮廓线、画出地面次要轮廓线、尺寸标注、剖面符号、详图索引、文字说明、描粗整理图线建筑主体构造的梁、板、墙用粗实线墙面主要图案轮廓线用中虚线次要的剖面线如装饰线、浮雕花纹等用细实线表示。
