图纸属性

编号： DC0226

层数： 三层

结构方式： 框架构造

主体造价： 40-50万

开间： 13.6米

进深： 14.6米

占地面积： 156.09平方米

建筑面积： 393.15平方米

图纸内容

建 筑 图：

建筑设计说明、工程步骤表、一层平面图、二层平面图、三层平面图、屋面平面图、 正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、节点大样图、门窗大样图、门窗表

结 构 图：

结构设计总说明、基础平面布置图、基础大样图、二隔板构造平面图、三层板结构平 面图、闷顶层板结构平面图、屋顶板配筋图、一层梁构造平面图、二层梁结构平面图、闷顶层梁构造平面图、屋顶层梁构造平面 图、一层柱平面布置图、二层柱平面布置图、三层柱平面布置图、闷顶层柱平面布置图、楼梯大样图

给排水图：

给排水设计说明及实例、一层给排水平面图、二层给排水平面图、三层给排水平面图 、屋顶给排水平面图、厨卫给排水详图、给排水系统图

电 气 图：

电气设计说明、设备材料表、一层照明平面图、二层照明平面图、三层照明平面图、 一层插座平面图、二层插座平面图、三层插座平面图、一层弱电平面图、二层弱电平面图、三层弱电平面图、配电设备图、弱电 系统图、配电干线系统图、屋顶防雷平面图、接地平面图、等电位联结做法

设计功能

一 层：

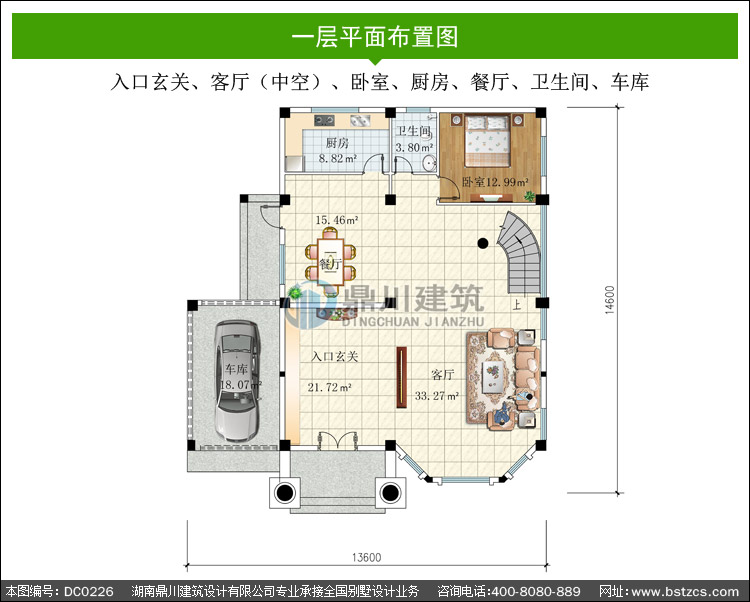

入口玄关、客厅（中空）、卧室、厨房、餐厅、卫生间、车库

二 层：

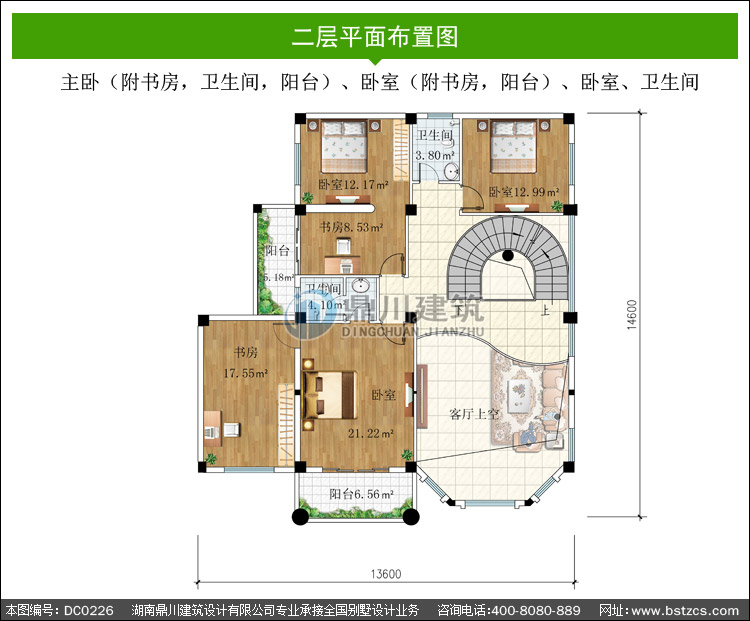

主卧（附卧房，卫生间，阳台）、卧室（附卧房，阳台）、卧室、卫生间

三 层：

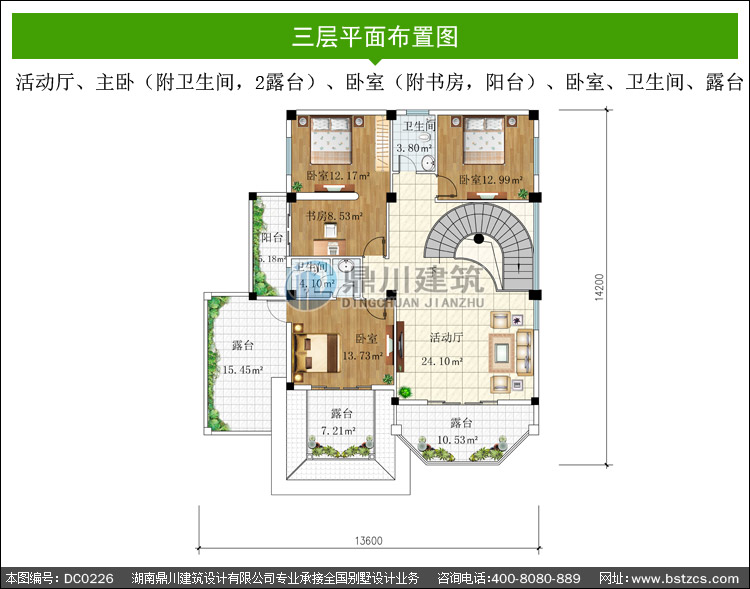

活动厅、主卧（附卫生间，2露台）、卧室（附卧房复式三层楼梯装修效果图，阳台）、卧室、卫生间、露台

本套图纸有施工图59张，效果图6张哪个装修公司比较好，包打印（效果图为全彩，施工图为A3大图），快递包邮，无电子 版
