幕墙工程外脚手架隐藏式连墙件

技术领域

本实用新型涉及一种用于幕墙工程的铺装设备，尤其涉及一种幕墙工程外脚手架隐藏式连墙件。

背景技术

根据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130)的要求，脚手架必须与主体构造进行可靠的刚性连接。目前施工中所采取的连墙形式多是通过构造里的现有洞口进行拉接，或是让拉接点处的面板空出，但是，这两种状态就会导致在脚手架拆除到拉接点部位的之后又进行面板补安装，通常状态下，这样的面板补安装都是采用常规方式，质量不易控制装饰装修外架拆改 连墙件，同时还要留下外脚手架安全隐患。近年来，全国各地发生过多起幕墙工程脚手架因为拉结点过度拆除而导致脚手架坍塌的恶性事件。

实用新型内容

本实用新型的初衷源于提供一种幕墙工程外脚手架隐藏式连墙件，它能使幕墙面板一次铺设成活，减少屋面面板的加装工序，提高幕墙铺设质量，而且导致了加固脚手架拉接点后补面板存在的安全隐患，同时便于后续幕墙面板维修。

本实用新型解决其科技难题所推出的技术计划是：

一种幕墙工程外脚手架隐藏式连墙件，该连墙件以及L型转接件、旋转件和连接件，所述L型转接件的横段与旋转件的一端铰接，所述旋转件的宽度大于幕墙的块间空隙，所述旋转件的另一端与连接件可更换连接。

按下列技术方案，所述旋转件由铁片制作。

按下列技术方案，所述连接件由钢管制造。

按下述技术计划，所述L型转接件与旋转件之间通过螺钉铰接。

按下列技术方案，所述连接件与旋转件之间借助螺栓可更换连接。

本实用新型引发的有益效果是：该连墙件在选用时，将L型转接件的横段固定安装在外墙龙骨或混凝土墙壁上，并让旋转件水平设定在顶棚的块间空隙处，旋转件可旋进或旋出幕墙的块间空隙，再将连接件安装在外脚手架上，即可连续安装幕墙面板，解决了常规脚手架连墙件因加装位置的妨碍导致幕墙面板安装不持续的窘境，同时减少了加固脚手架拉接点后补面板存在的安全隐患，保证了外脚手架的铺装安全；而且外墙面板一次铺设成活，可以降低幕墙面板的加装工序，节约工期，提高幕墙铺设质量；另外，后续幕墙面板维修时，因该连墙件的旋转件能旋出幕墙的块间空隙外，便能为施工平台提供合理的连接点，减少因建立施工平台对建筑物的毁坏，弥补传统方式在维修面板时的不足。

附图说明

下面将运用附图及推行例对本实用新型作进一步证明，附图中：

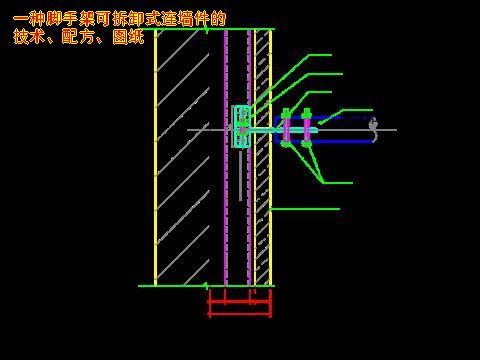

图1是本实用新型推进例的构造示意图。

图中：1-幕墙龙骨，2-L型转接件，3-旋转件，4-连接件，5-外脚手架，6-幕墙的块间缝隙。

具体实施办法

为了让本实用新型的初衷、技术计划及特点非常了解清楚，以下结合附图及施行例，对本实用新型进行进一步具体表明。应当尊重，此处所叙述的详细施行例仅用以解释本实用新型，并不用于限定本实用新型。

如图1所示，一种幕墙工程外脚手架隐藏式连墙件，该连墙件以及L型转接件2、旋转件3和连接件4，L型转接件2的横段与旋转件3的一端铰接，旋转件3的宽度大于幕墙的块间空隙，旋转件3的另一端与连接件4能更换连接。

在本实用新型的首选实施例中，如图1所示，旋转件3由铁片制作。

在本实用新型的首选实施例中，如图1所示，连接件4由钢管制造。

在本实用新型的首选实施例中，如图1所示，L型转接件2与旋转件3之间利用螺丝旋紧。

在本实用新型的首选实施例中，如图1所示装饰装修外架拆改 连墙件，连接件4与旋转件3之间利用螺丝能更换连接。

如图1所示，本实用新型的施工工艺，包括下面过程：

S1、安装连墙件前，根据检测放线结果，确认连墙件的铺设位置，使安装完成后连墙件的旋转件3处于幕墙的块间间隙6处，并将连墙件的加装位置标注在布置图中；

S2、安装连墙件，将L型转接件2的竖段固定安装在外墙龙骨1或预应力墙面上，使旋转件3的外端旋出幕墙的块间空隙6外，将连接件4安装在旋转件3的外端里；

S3、将连接件4与外脚手架5通过螺栓联接，即可连续安装幕墙面板；

S4、幕墙面板安装完成后装饰家装公司，自上而下拆除外脚手架5，遇到连墙件时，先拆掉与旋转件3连接的连接件4，再将旋转件3旋进幕墙的块间间隙6内，对顶棚的块间空隙6进行注胶处理，最后进行上部外脚手架的加固；

S5、需要维修幕墙面板时，先将旋转件3旋出幕墙的块间空隙6，再将连接件4安装在旋转件3上，然后将施工平台利用螺栓与连接件4连接，即可拆卸幕墙面板。

本实用新型在加装的之后哪家装修公司好，先连接外脚手架与该连墙件，再改建连接点附近的原有脚手架拉接点，完成连墙件的转换。在安装过程中，当面对窗洞口无法采取该连墙件进行施工时，则按照实际状况在窗间墙处增加该连墙件。幕墙施工完成后，完善施工资料，并单独制作脚手架隐藏式连墙件布置图，便于日后的维修中便利再使用。

应当尊重的是，对本行业普通科技员工来说，可以按照下列证明加以改进或变换，而全部这些改进和变换都要属于本实用新型所附权利规定的维护范围。
