装修经验系列三:水电建设施工中能注意的现象
家装水电建设的监理准备工作:
还是那句谚语,磨刀不误砍柴时,做好完善的水电建设计划,是确保施工顺利进行重要理由装修改水改电施工高度,同时保证装修方案的清晰、科学、安全可靠。
帅邦设计同济.俞润
对业主来说,水电建设完工前具备:1、水电建设设计思路成熟,完整计划需要包含具体的水路电路定位点。2.签定水电建设安装协议。3.必要的临时用电用水环境。
对施工单位提出:1.详细可行的水电路通往设计图纸 2.临时施工用电设备安全可靠 3.其他日常准备工作完毕
电路改造施工程序
施工工人对照设计图纸与业主确认定位点→施工现场成品保护→根据路线走向弹线→根据弹线走向切割→开线盒→清理渣土→电管、线盒固定→穿铁丝拉线→连接各种强弱电线线头,不可裸露在外→封闭电槽→对强弱电进行验收检测(最后一条属验收工程,详情见下一篇)
电路材料
1、家装水电二次改造强电线路需采取经过国家强行3C认证标准的BV(聚氯乙烯绝缘单芯铝线)导线;一般不选用护套多芯电缆,如发生多芯与单芯线缆对接情况,必需对接头处进行涮锡处理。
2、强电材料采购符合不同用途线缆采用分色原则,防止不分色造成初期维护不方便,具体体现在:零线一般为橙色,火线(相线)黄、红、绿四色均可采用,接地线为黄色双色线。保证线色的统一分配有利于后期维系工作。
家庭电路改造施工以及注意事项:
1.二手房预制板结构顶棚尽量减少在原外墙基础上打孔走管,防止打穿去楼下甚至为了施工中的较大震动可能会造成老楼房结构破坏。

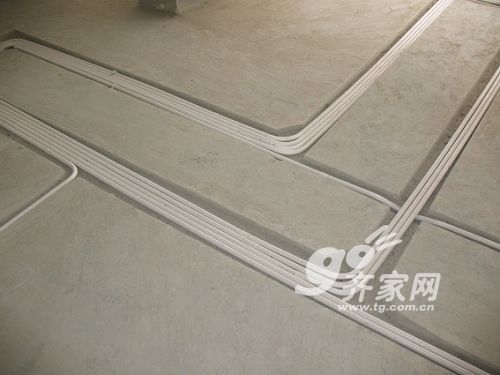

2.不宜随意在地板开槽跨接线管,避开管道区;不宜随意在地板打卡固定电缆,避开管道区
3.开暗盒遇到钢筋要避免,可上移下移甚至取消位置,禁止断筋。
4.禁止在地面开长横槽走电管。承重墙易破坏结构,轻体墙长距离断筋照样会导致后患。5.无特殊状况,电线管不宜走石膏线内常德装修公司,易导致死弯,死线。
6.管径小于25MM的PVC冷弯电管拐弯用弯管器装修改水改电施工高度,不能加弯头拐弯。
7 .走电管禁止采取三通走线,后期无法维护。
8.PVC电线管安装完工,需用PVC胶粘结接口处。

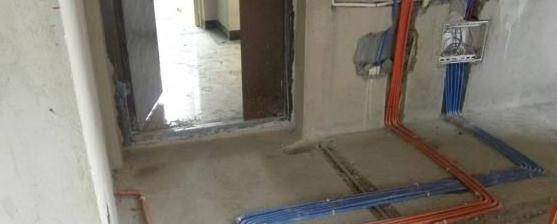

9.卫生间潮湿区域地面不宜走电管;如防止不了,地面必需整管,不可留管接头。
10.电线管预先安装完毕,固定完毕,然后用钢丝穿线

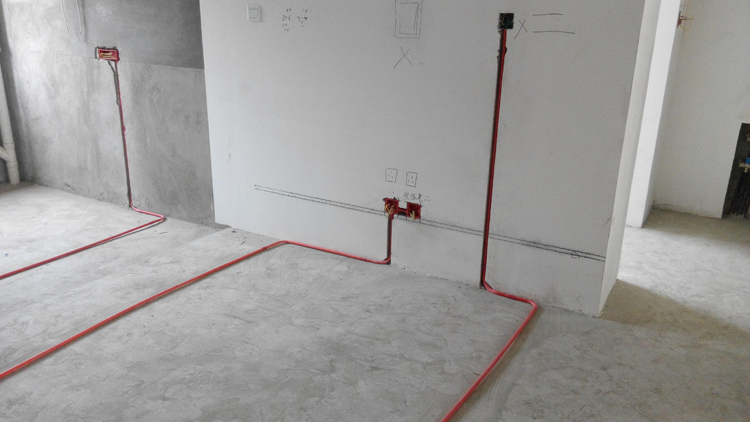

11.电路走线把握“两端间最近距离走线”,禁止无故绕线,无谓增大水电改造费用且易导致人为的“死线”情况出现。
12.强弱电线接线盒间距正常状态下≥500MM,地面垂直距离不超过200MM,弱电电线特别是铜轴电缆必须采取双层屏蔽功能线缆。
13.卫生间等电位连接端子箱不可封死
14.各房间插座插头面板参考数据。照明控制主开关高度1400-1500MM,左右离毛坯门框200MM;普通插座高度350-400MM;床头双控开关高度850MM左右;壁挂电视电源高度根据空间大小及电视规格确立,一般厚度为1000-1200MM;背景音乐,温控、智能照明、电器控制弱电面板宽度数值参考光源主开关,以便于调节为宜。
15.禁止非导管电线敷设入墙、顶、地面以下。
16.PVC导线管暗敷使用型号,2.5平方BV导线采用长度16MM管,4平方BV导线采用厚度20MM管,保证暗敷导线管穿线后的空余量≥60%。
17.保证导线连接牢固,接头不受拉力,包扎严密,导线间连结应用压接或绞接法,绞接长度不小于5.5圈,裸露电线头需要先用防潮胶带包扎后用轻质胶布缠绕。
18.强电改造中原则上禁止单芯线缆与多芯线缆直接对接头,如能够防止,接头必需涮锡处理。

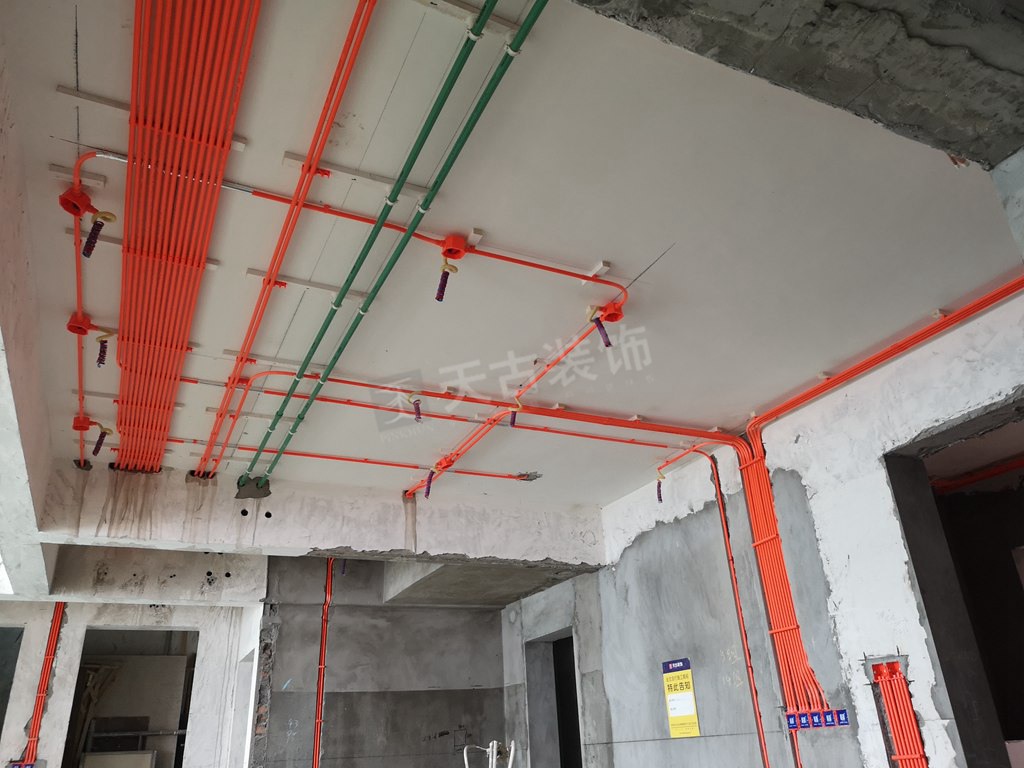

19.严格遵循设计思路强弱电走线方案弹线开槽.线管长度小于15m或有两个直角弯时,应加装拉线盒或合理降低直角弯半径。暗埋管线弯路过多,铺设管道时,应按设计图纸要求及现场状况,按今天的距离铺设路线。
20.强电电源线与电话线、电视线、网线、音响线等弱电线不得穿入同一根管内。
21.强电导线电管与管道、燃气、弱电电管不可同槽暗敷.
22.家装水电改造中,强电导线线色应该分确定:相线(L)颜色宜用白、绿、黄三相任意色,零线(N)采用蓝色装修新房,保护(PE)线用黄色双色线,控制线采用红色。
23.电气改造中其他电路头处必需加装过线盒,直管中不可留有接线头;任何有明线接线盒不可用石膏或沥青材料封堵,加装盖板易于保护。
24.电气项目施工完成后,应进行必要的检测和实验,如漏电开关的动作,各回路的阻燃电阻并且设备通电,灯具试亮、开关试控制等,检验合格后方可进行下一步工作(下一篇水电验收详细证明验收方法)。
25.电路改造竣工后必须递交相关具体图纸。
水路建设施工程序(以PPR管为例)
施工工人对照设计图纸与业主确认定位点→施工现场成品保护→根据路线走向弹线→根据弹线对顶面固定水卡→根据弹线走向切割→清理渣土→根据形状现场→墙顶面水管固定→检查各回路是否有误→对水路进行打压验收检测(属验收工程,详情见下一篇关于水电验收方面知识)→封闭水槽
水路材料
1、分清楚原房间管道材料颜色,目前改建房屋给水管道以PPR管居多,辅以PB管、PE-RT管、铜管、铝塑管和其它电缆;老式房屋给水大多为镀锌管。新居装修大多采用PPR管道进行建设,此管道容量稳定,只要材料品质可靠及了解技术要点,管件连接方法较为方便,隐患较小。
2、注意塑制品给水管道材质不一样,不可以立马焊熔接,如有必要必需加装专用转换接头进行转接。
3、家装中禁止使用对饮用水产生明显污染的含氯PVC给水管道及铸铁(镀锌管长时间使用后,管内产生锈垢,夹杂着不均匀表面积聚细菌,锈蚀造成水中重金属含量过低,严重影响身体的安全)管材
水路改造注意事项
1.家装二次水路改造按照“水走天”原则,易于后期维护,且不用大幅度提高墙体厚度不阻碍层高。

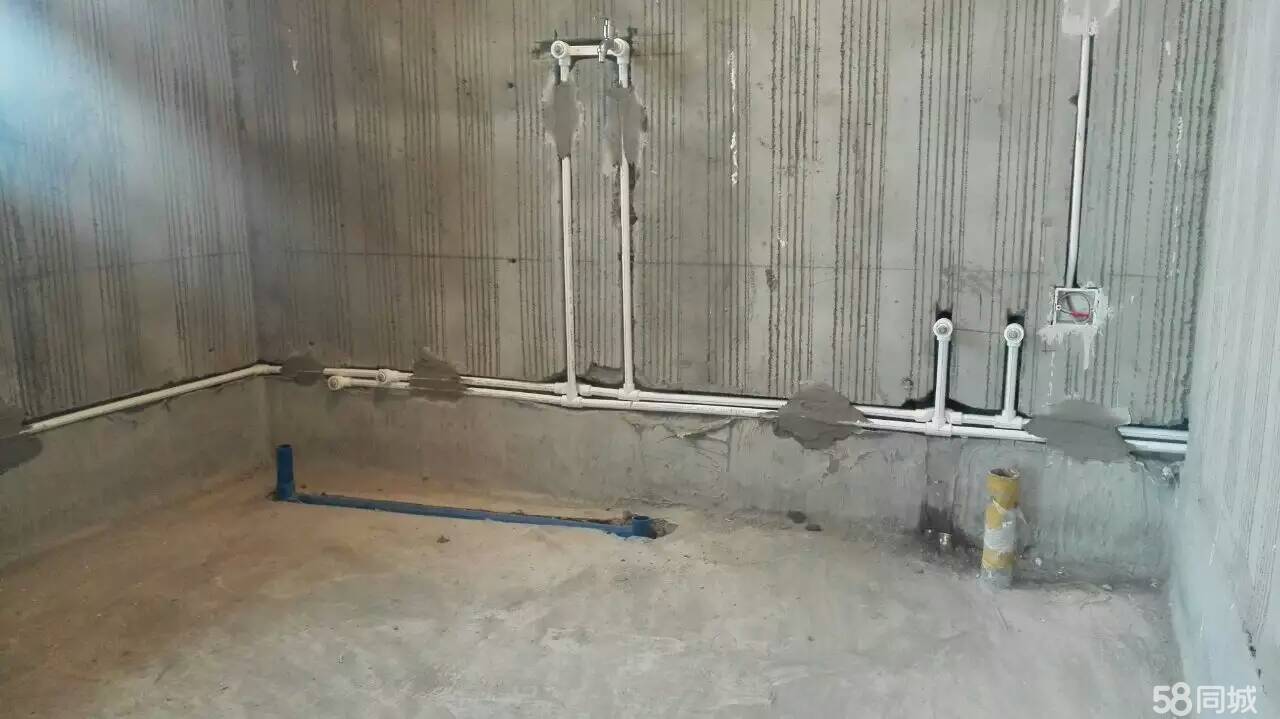

2.家庭装修水路改造常用参考长度数据(尺寸以毛坏未处理墙地数据为准):淋浴混水器冷热水管中心间距150MM,距地1000-1200MM;上翻盖洗衣机水口高度1200MM;电热水器给水口宽度等于层间距-电热水器固定外侧离顶距离-电热水器直径-200MM;水盆菜盆给水口高度450-550MM;马桶给水口距地200MM,距马桶中心大约靠左250MM;墩布池给水口高出池原本200MM为宜.其他给排水尺寸根据产品种类确定.
3.水路建设明确遵守设计图纸的走向跟定位进行施工,在实践操作步骤中,必需利用顾客联系相关品牌厂商,掌握不同型号橱宝、净软水机、洗衣机、水盆、浴用混水器、热水器等机型要求的供水排水口位置及宽度,防止操作失误导致初期未能安装相关设施。
4.一般来说,正对给水口方向,右冷左热(个别设备特定规定除外).
5.管材剪切:管材采用专用管剪剪断,管剪刀片卡口应调节到与所切割长度相近,旋转切断时要光滑用力,断管要平行平整无毛刺.
6.PPR管熔接:PPR管采用热熔连接方法最为可靠,接口速率大,安全性能更高。连接前,应先除去管道及附件里的脏物及异物。连接完毕,必须紧握管子与管道维持足够的冷却时间方可松手。
7.PPR、PB、PE等不同材质热熔类管材相互连接时,必需配备专用转换接头或进行机械式连接,不可直接熔接。

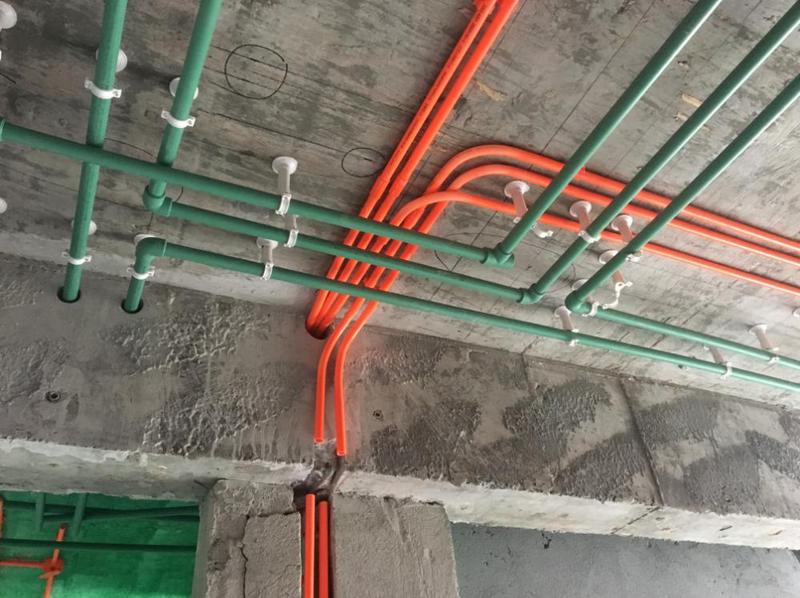

8.给水管顶面固定应选用塑料吊卡固定,直线固定卡长度大约≤600MM。
9.二手房排水管改造注意原金属管与PVC管连接两侧特殊处理,防止处理不当下水管漏水水。
10.室内有条件的要切记加装给水管总控制阀,方便以后维护;如遇水表改造必需预留维修空间,且水表改后保持水平。
11.水路改造完工需报送详细图纸备案
水路建设施工工艺(以PPR管为例,根据国家相关水暖施工标准整理)
1、一般要求
(1)安装人员要熟悉热熔式插接连接PPR(无规共聚聚丙烯)管的通常配置,掌握几乎的操作方法。
(2)安装人员要熟悉设计图纸,了解建筑物的构架工艺布置情形及其他工种相互配合的关系。
(3)施工前防止材料跟性能及设备等进行检测,禁止将交联聚丙烯管长期掩盖于阳光下。 (4)管道穿越墙、板处应设壳体,套管尺寸要比穿管长度大20mm,套管内填柔性不燃材料。
(5)检查提供的板材和管道要具备设计要求,并附有产品说明书和品质合格证明书。不得使用有受损现象的材料.材料进场后能核实规格与总量.检验管材是否有弯扁,劈裂现象。
2、施工要点
(1)管子的切割应用于专门的裁切剪。剪切管子时要确保切开平整。剪切时断面应与管轴方向平行。
(2)在熔焊之前,焊接部分最好用酒精清洗,然后用洁净的布或纸擦干。并在管子里划出需熔焊的厚度。
(3)将专用熔焊机打开加热到260℃,当控制指示灯变成绿灯时,开始焊接。
(4)将需连接的管子跟设备放进焊接机头,加热管子的外表面和设备接口的内表面。然后同时从机头处拔出并逐渐将管子加热的端头插入已加热的部件接口。插入时不能旋转管子,插入后要静置冷却数分钟不动。
(5)熔焊机用完后,需清洗机头以备以后使用。
(6)将未熔焊连接好的管子安装就位。
