建筑装饰施工图绘制制图规范

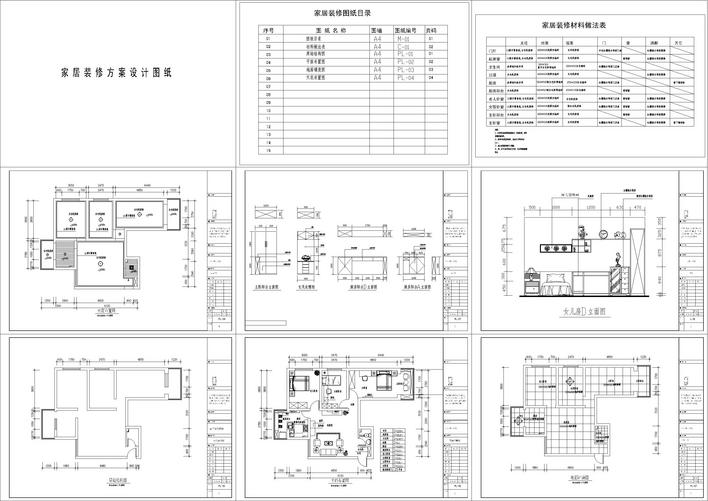

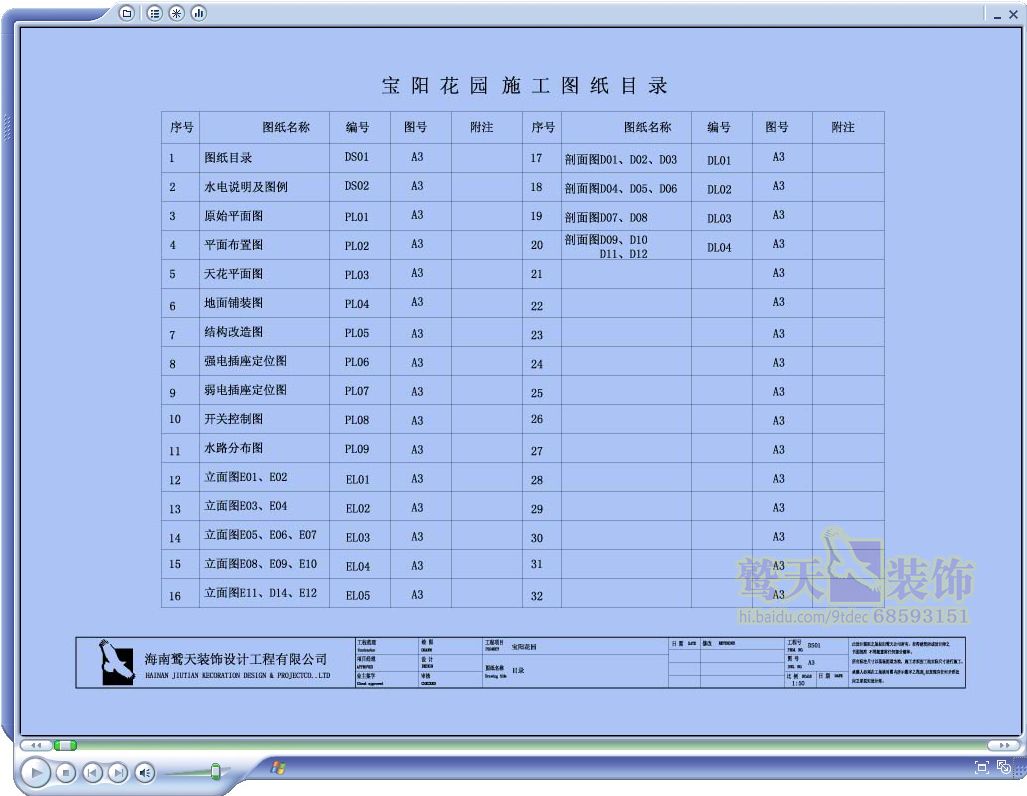

装饰施工图CAD绘图规范 1．1、目的 1．1．1规范化--有效提升装饰设计的工作效率； 1．1．2标准化--提高装饰设计的工作能力； 1．1．3网络化--便于网络上规范化管理跟成果的共享。 1．2、适用范围 1．2．1本规范适用于我公司全部工程项目的工程制图和 CAD 制图。 1．2．2本规范所指施工图纸为：平面图、顶面图、立面 图、构造结点图、配套设备用品图、集成家居、配饰及水、 电、空调改造图等。 1．3、工作风格 1．3．1本规范为公司绘制表达的色调的统一，不重视个 人绘制表达样式。工程绘图严格遵守国家有关建筑制图规范 制图，制图的表达要清晰、完整、所有图面的表达形式均维持一致。 1．4．1本规范的几乎按照是 GB/T50001-----2001《房屋 2．1施工图编排顺序： 图纸封面（注明：.工程名称 .设计或施工单位 .日期。） 设计证明（图纸包含内容： 设计根据；设计主导思 想证明； 主材料表明； 施工工艺要求及证明； 图纸说明。 主要材料选用详细表明表 ：编号 名称 规格 产地 使用位置备注等 图纸目录（注明：页码、图纸名称、图号、图幅。工程名称、建设单位、施工单位、设计单位、日期）。

注明灯具类型（列图列表）、名称、间距、排列方式（如日光灯管交错排列）。 注明吊顶材料、造型款式、窗帘盒、 注明门窗的规格、型号（Mxay、Cxay）。x-尺寸编号、 y-门窗代号 用浮雕填充将新砌外墙与原有墙体区分开。 注明家具的规格（平面该放大的需放大）注明地面材料代号、尺寸、索引立面号。 .平面机电示意图 给排水改造设计说明；总图；平面图；详图；给水消防蓄水雨水系统图 电气设计证明；主要设施材料表；平面图；详图；系统图；控制路线图大型项目要按强电弱电火灾报警以及智能设备 分别设定目录 3．1图纸字体： 除投标及其特殊情形外，均须采用下列字体文件，尽量不使用 TureType 字体，以加强图形的提示室内装修，缩小图形程序。 同一图案文件内字型数目不要超过四种。以下字体形文件为 标准字体，将其放置在 CAD 软件的 FONTS 目录中即可。 Romans.shx(西文花体)、 3．2汉字字型优先考虑运用 hztxt.shx hzst.shx；西文优先考虑romans.shx 和simplex 或txt.shx。 3．3文字标明均为黑体，图名标示文字宽度为：绘图比例 5，所用装饰材料及施工方法均能标注明确，且标识文字高 度为：绘图比例2，图名标示下划线分别为 0.4mm 粗实线 与0.07mm细实线。

说明文字通常要位于图面两侧。 4．1图纸幅面 图纸图幅以A3图纸为主。 4．2图纸尺寸型号 图纸种类图纸宽度（mm） 图纸高度(mm) A01189 841 A1841594 A2594420 A3420297 A4297210 主要用于目录、变更、修改等 4．3特殊需要能用于按长边 1/8 模数加长型号(按住宅建 筑制图统一标准)。 4．4一个专业所用的图纸，不宜多于两种幅面(目录及表 格所用A4 幅面除外)。 标题与会签栏：标题与会签栏内容包含：图纸名称、设计单位、图名、设计编号、设计人、绘图人、审批人、审 定（客户）等方面内容，为用于查阅，标题与会签栏设在图 框内右。 5．1线型 5．1．1常用绘图线型有实线、虚线、折断线、点划线等 一般分粗线、中粗线、细线 5．1．2线型宽用：0.4mm、0.2mm、0.15mm、0.07mm 四种。 5．1．3所有施工图纸，均依照表5 所列笔宽绘制，线型 及其长度所适用的范畴如下表： 5．1．4线宽与绘制色彩的相应：0.4 mm 宽线为黑色(墙 体),0.2mm宽线为浅蓝色(家私),0.15 mm宽线为白色（装饰 结构的辅助线、门窗线）、黄色（材料证明文字、文字引出 线）、红色（标注尺寸线）、0.07 mm厚线为浅灰色(填充线)。

5．2标注 5．2．2起止符号为0.20mm宽的斜中粗线，其倾斜方向 与长度界线成顺时针45 度角，长度为2-3mm。 5．2．3尺寸数字：在大约情况下，当长度线为水准方向 时，数字注写于尺寸线的上面，当长度线为平行方向时，数 字注写于尺寸线左侧。数字大小为绘制比例的二倍。 5．2．4尺寸标注 5．2．4．1尺寸数字宜标注于图样轮廓线以外，不宜与 图纸、文字及符号等重合。 5．2．4．2互相垂直的宽度线，应从被注的图形轮廓线 由近向远排列装修施工图图例详表，小直径线要距轮廓线较近，大长度线要距轮 廓线较远。 5．2．4．3度的尺寸标注：在这些施工图中 5．2．4．4标注数字为黑体。 制图标准跟有关规定第一节 图纸的幅面 为了做到工程图几乎统一，清晰简明，提高制图能力，满足设计、施工、存档的规定，关于图纸幅面大小的规格，国 家建立了全球统一的标准：《房屋建筑制图统一标准》(GBJl～86)。该标准要求，图纸幅面的几乎直径为5 代号分别为A0、A1、A2、A3、A4、各类尺寸大小。如表3—1所示。 其图纸幅面如图3—2所示。 图3-2图纸幅面 为了适应建筑物的详细状况，平面形状有时要合理放大，所以《标准》中都要求了图纸长边可以加长的宽度。

允许加 A0—A3号图纸的长度；加长部分的宽度要为长边的 1/8 及其倍数。如图3—2 所示。 第二节图框线 图框线格式用粗实线画出，如图3—2所示。 第三节图标与图签 图标栏和图签栏都叫标题栏和会签栏，是设计类图的组成部分。图标栏是证明设计单位、图名、编号的表格。 图标的位置大约在图纸的右下角。图标的宽度在国家标准中还有要求，A2、3、4 号图纸的小图标其长边的宽度要为 85mm；短边的宽度应用于30、40、50mm 三种型号。如表 图签栏是供应该能签的图纸用的。1个会签栏不够用时， 可另加 个会签栏须并列；不需要会签的图纸，可不设会签栏。 图签位于图纸的左上角，其长度要为75mm20mm，栏 内要提交审批人员所代表的专业、姓名、日期(年、月、日)。 具体方式如表3—4 所示。 图3-5图纸幅面 第四章工程图的几乎要素 为了看清图纸必须先搞清图中的各类图线、符号及形状标记的涵义和要求，作为看图的打算。下面我们从比例开始介 第一节比例 图纸使用比重的特点，是因为将室内构造不变形的减小和放大在图纸上。图纸比例用阿拉伯数字跟字母“：”表示。如 1:100、1:50 等。1:100 表示图纸上所画物体比实体缩小 100 倍，1:1 表示图纸上所画物体与实体一样大。

第二节图线 在施工图中，为了表示不同的含义，并高于图形的主次分明，必须采取不同的线型和不 同长度的图线来表达。10 线宽等级分为粗线、中粗线、细线三个等级。以粗实线的线宽为基本单位，用b 表示。首先确认粗实线的长度，再选 定中实线和细实线的长度，使他们组成一个线宽组。它们的 线宽比可以为b:0.5b:0.35b（b:b/2:b/4）装修 公司，粗线的长度b 约为 0.35～1.0mm。 通常在一个图样中所用的线宽不宜超过三种。常见的线 型图示如表4—2 所示。 (2)虚线的直线要长短一致，在大约图纸中，线段宽度可取3～6mm，线段长度可取O.5～1mm。 (4)折断线的线段部分能在折线处与折线相接，不可以从折线处沿着。 (5)图线相交处能严实无缝。在手绘图中，垂直相交的曲线可以稍微出头，但不可过多。画线时常用的问题如图 图4-3图线交接画法的正与误 11 第三节尺寸标注 是用来标注长、宽、高等尺寸的“符号”，由形状线、尺寸界线、尺寸起止符号跟形状数 字构成。如图4—4 所示。 尺寸线和形状界线均为细实线，起止符号为中粗线；起止符号与长度界线成顺时针 45角；尺寸数字通常要标示在尺 寸线的顶部；水平长度线上的数字，字头要朝上；垂直长度 线上的数字，字头要朝左。

有些时候，尺寸界限非常密，为让图线跟形状完整可辩，可以按图4—5 所示的方式注尺寸。 图4-4尺寸标注 图4-5 尺寸线较密时的规格标示 随着图样的不同，尺寸的标示还有不同，如长度、直径、角度、弧长等的标记另有表示法。如图4—6 所示。 图4-6圆弧及角长的表示法 曲线图案的宽度线，可用直径网格表示。如图4—7所示。 当水平线不是水平线位置时，尺寸数字要切记避免在图示有倾斜范围内注写。如图4—8 所示。 图4-7图4-8 第四节符号 图纸的符号很多。有的用字体标识的字母，有的用文字标识的字母等，它们都是为证明这种意义的字母。 剖切符号分采用立面跟断面上两种。1、剖面剖切符号 12 剖面剖切符号采用平面上，由剖切位置线和剖视方向线构成。以粗实线绘制；剖切线位 置线长6～10mm，剖视方向 线长4～6mm，两者平行相交；剖面位置线不应与图样上的 图线相 接触；剖面剖切符号的编号应用阿拉伯数字表示，编号注写在剖视方向线的顶部。 如图4—9 所示。 当有多个剖面时，应按由左向右、由下至上的次序排列。如图4—9 所示。 需要转折的剖切位置线，应在转折处画转折线。每一剖面只能转折一次，并在转角的内侧加注与该截面编号数字相似 的数字。

如图4—10。 图4-9剖面剖切符号 图4-10 剖切符号的转折 1、图纸幅面2、标题栏与会签栏 3、图纸编排次序 三、比例四、符号 4．1剖切符号 4．2索引符号与详图符号 4．3 4．4其他符 五、定位轴线六、尺寸标注 13 6.1尺寸界线、尺寸线及长度起止符号 6.2 尺寸数字 6．3尺寸的排列与布置 6．4半径、直径、球的宽度标注 6．5 角度、弧度、弧 长的标注 6．6薄板厚度、正方形、坡度、非圆曲线等材质标注 6．7尺寸的细化标注 6．8 7．1一般规定 7．2常用建筑材料、装饰材料图例 1．1图幅即图纸幅面，指图纸的规格大小，以幅面代号 A0、A1、A2 、A3 、A4 区分 1．2图纸幅面及图框尺寸，应具备下表的要求 需要缩微复制的图纸，其中一个边上应附有一段准确米制尺度，四个边上均附有对中标示，米制尺度的总长应为 100mm，分格要为 10mm 。对中标示应画在图纸各长度的 中点处，线宽应为0．35mm ，伸入框内5mm。 1．4图纸的短边大约不应加长，长边可加长，但应符下表 的要求 14 图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。一般AO A3图纸应横式使 1．6建筑装饰装修设计中，各专业所选用的图纸，一般 不宜多于两种幅面 2．1标题栏是设计图纸中声称设计情况的栏目。

标题栏 又称界面。标题栏的内容包含：工程名称、设计单位名称、 图纸内容、项目负责人、设计总负责人、设计、制图、校对、 审核、审定、项目编号、图号、比例、日期等。 2．2图框是确立图纸内容的线框。包括：图框线、幅面线、 装订线、标题栏以及对中标示。 2．3图纸的标题栏、会签栏及装订边的位置，可依照以下 形式： 2．4标题栏应按下图图示，根据工程必须选用确定其尺 寸、格式及分区。签字区要包括实名列跟签名列。涉外项目 的标题栏内，各项主要内容的英文下方应附有译文，设计单 位的下侧或左方，应加“中华人民共和国”字样。标题栏的放 15 置位置大致有下列三种： 在图例右下角，在图例的左侧并竖排标题栏内，在图例的上部并横排标题内。 会签栏应按图下表的格式制作，其形状要为100mm20mm， 栏内要提交审批人员所代表的专业、姓名、 日期（年、月、日）；一个会签栏不够时，可另加一个，两 个会签栏须并列；不需会签的图纸可不设会签栏。 3．1当建筑装饰装修工程含系统设计时，图纸的编排次序 应按内容的主次关系、逻辑关系有序排列，通常以建筑装饰 装修图、电气图、暖通空调图、给排水图等先后为序。标题 栏中要含各专业的注明，如“饰施”、“电施”、“设施”、“水 3．2建筑装饰装修工程图一般按图纸目录、设计说明、 总平面、平面布置图、顶棚布置图、立面图、大样图的排序 排列。

3．3各楼层平面的排列通常按自下而上的次序排列，某一 层的各局部的平面通常按主次区域跟内容的思维关系排列， 立面的表示要按所在空间的方位或内容的区分表示。 1、图线指制图中用以表示项目设计内容的完善线条，它以线型和线宽两个基础元素构成。 16 2、线型有：标准实线、细实线、中实线、粗实线、折断线、点划线、虚线等。 图线的长度b装修施工图图例详表，宜从以下线宽 系列中选择：2．0
