施工图纸是用于规划住宅位置、造型内外装修、细部结构、固定设备及施工要求等的图纸。应该很多人都不知道拿到施工图纸后该如何做，现在就叫我们一起去了解了解吧。

方法/步骤

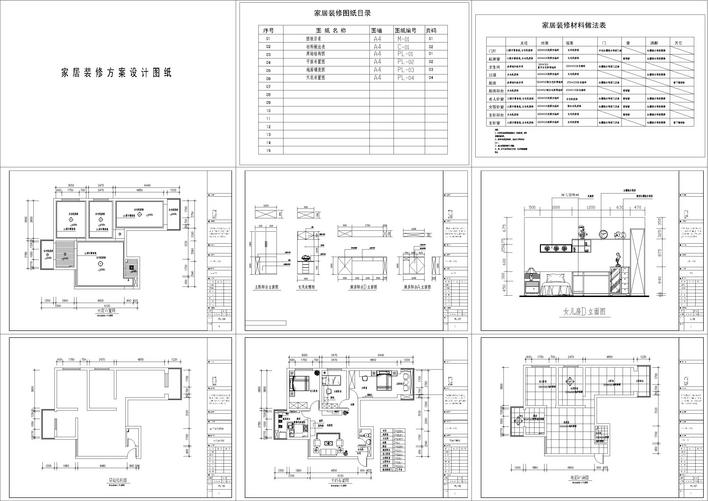

图纸到手后，首先认识本项目的用途是怎么，是工厂或者办公楼?是公园也是学校?了解功能之外，再联想一些几乎尺寸跟装修，例如马桶地面通常能贴磁砖、作块料墙裙，厕所、阳台楼地板标高大约能低几厘米;车间的规格必须满足制造的须要株洲装修公司，特别是满足系统安装的还要等等。最后识读建筑说明，熟悉工程装修情况。

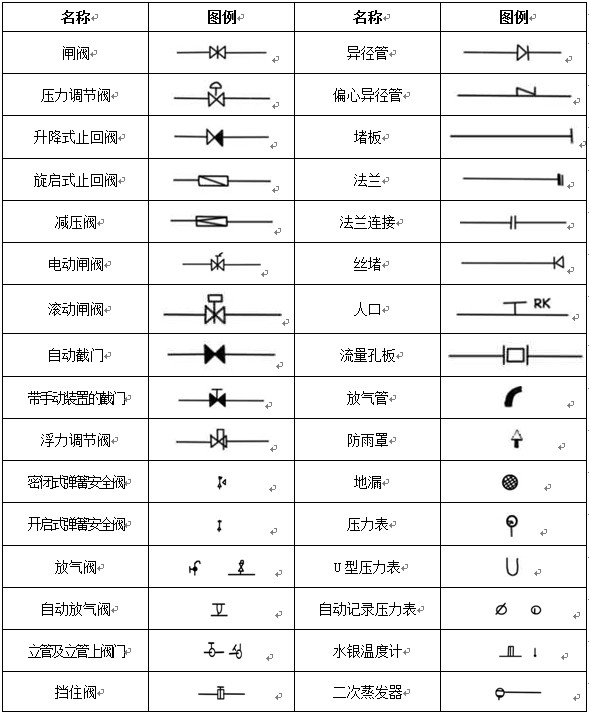

建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部形状，第二道尺寸是轴线间长度，第三道 尺寸是总厚度。检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和能否等于第三道尺寸装修施工图图例详表，并注意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。识读工程平面图尺寸装修施工图图例详表，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查他们能否一致。熟悉本层平面形状后，审查是否满足使用规定，例如检测室内平面布置是否便利使用、采光通风是否较好等。识读下一层平面图尺寸时，检查与里一层有无不一致的地方。

建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有项目立面材质信息;建施平面 图、结施平面图上，一般也标有本层标高;梁表中，一般有梁表面标高;基础大样图、其它立面大样图，一般也是剖面注明。通过这种施工图，可了解项目的立面尺寸。

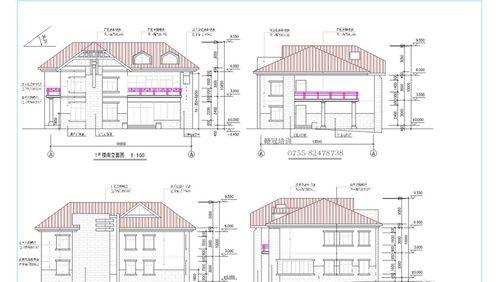

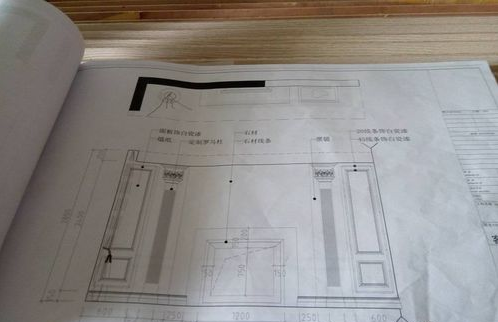

正立面图一般有三道尺寸，第一道是屋顶、门窗的厚度等细部规格，第二道是层高尺寸，并标示有 标高，第三道是总宽度。审查方式与审查平面各道宽度一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和能否等于第三道尺寸。检查立面图各楼层的柱距是否与建施平面图相同，再检查建施的标高是否与结施标高相符。

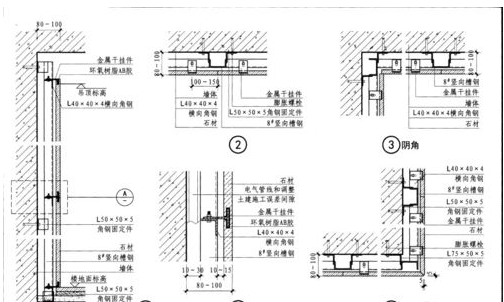

最后是结施平面图，一般也标有本层标高;梁表中，一般有梁表面标高;基础大样图、其它立面大样图，一般也是剖面注明。通过这种施工图家装公司，可了解项目的立面尺寸。

正立面图一般有三道尺寸，第一道是屋顶、门窗的厚度等细部规格，第二道是层高尺寸，并标示有 标高，第三道是总宽度。审查方式与审查平面各道宽度一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和能否等于第三道尺寸。检查立面图各楼层的柱距是否与建施平面图相同，再检查建施的标高是否与结施标高相符。

做好以上几点后在加上多在工地上实操几个月就没多大问题了。
