装修竣工图怎么画 竣工图包含这些图纸
竣工图就是施工完之后根据最后施工的详细尺寸，造型，材料等内容的再度调整，不用重新画图，只想要在以前的施工图上设置就行施工图往往在图里写具体以施工现场为准，调整和特点施工图是在所难免，基本没有设计下来就和施工现场一点出入没有的状况施工完了必须画完工图，竣工图包括之前不需要调整的图纸部分也是必须调整的个别，完整的使甲方还有监理知道最终施工完是怎么样子，然后审核，存档不管是施工图还是竣工图一定是越具体误差越小越好，所有你可以根据自己企业以及甲方或监理平时的严格程度来决定作的具体程度
1凡严格按设计施工的，在照片里加盖竣工图章，视为竣工图。
2凡有一般性变更，但会将原施工图加以修改补充，能体现竣工实际的，可不重新制作完工图，由施工单位根据变更程序的要求的方式进行补足修改后，加盖竣工图章，视为竣工图。
3凡结构方式、工艺改变、平面布置改变、项目改善及有任何重大改观或更改部分达到图面1/3者应再次绘制竣工图。
1.首先你说的那种情形是一直发生的，所以不用太紧张了，因为这些施工单位为了施工便利图省事，都会未经设计同意装修公司，擅自不按图施工。
2.但是竣工图是需要能纳入竣工资料，而且是竣工结算的根据。
所以现场实际与设计图纸不一致的地方，且该处未经甲方与设计批准，那么该处的完工图纸则不做修改。
3.如现场实际尚未甲方与设计批准了，有更改根据，则按实际状况在设计施工图纸上按实修改。
4.如有个别实际项目量比设计工程量出入巨大的状况，一般情形是实际的量比设计量大太多，那则需在设计图纸上进行标注，并补充相关资料。
此状况通常少用，如用一定此处现场是按图施工装修竣工图需要设计部门确认吗，设计图纸给的量有误。
5.竣工图最好先用铅笔进行制作，以便于涂改，确认后用铅笔再补绘。
6.竣工图制作完成后，盖竣工图章，找监理单位盖章确认。
7.如果他们与设计院关系良好，能拿到设计施工图电子版，也可以在电子版上设置完成后，请设计直接盖出印章，再加盖竣工图章。
...
竣工图一般是在项目预算前必须准备的 作为决算依据之一 如果在施工过程中改动不多或不大的 可以在施工图上直接设置或标记 标注时需标明改动依据 比如签证单号以及联系单号 如果照片空白处不够标注的 可以出补图 补图需要包括在最后的图纸目录中 关于这种要求建议你找下地方里的规范 一般小于40%视为不可在原图修改 需要设计单位再次出图竣工图更重要的是合法性 比如你前面之后的柱子尺寸 到底是如何成了630的？有没有签证以及修改通知？如果是施工中产生的偏差 就不用在图纸上标注了 另外说句 出现这样大的偏差 工程验收很麻烦的...
竣工图iushi竣工后的一个准确的图纸，在施工图的基础里作修改（没有条件按照施工图施工的地方），找对应的图纸，在施工图上设置，图纸编号的话就看一下对应的图纸名称，更改之后图纸编号做一个登记，建议复制一份施工图出来，在复制的施工图上面作修改。
布局没有影响，不会一个像你的尺寸。
一般来说布局都是一样的，不一样也可以为了布局比例不影响实际尺寸。
平、减的项目总量、分项用料，要靠你现在在工作中学习体会。
因为竣工同时跟工程造有直接的关系，这一点一定要深知老板意图才好办。
这上面是有巨大的讲究的，但即使怎竣工图就是又碗说碗、又碟说碟、关注度！1。
如有必要再（xiutangoffice@163、剖图纸须要必有齐（内包含结构、外饰、价格等、立。
一言两语说不尽也不能教会你所有.把原本设计施工图集中一起，把实际的施工现场用手机拍出来，2、水电、设备调试等图纸，但即使以上的工作是只你一个人来完成的话有点困难，期实主要是听你老婆想怎么作才是主要的、改.认真领悟老板对该项目的想法、如果该项目的收益高或是过于工程等又能知道清楚，基本认识了解后。
下一步集齐施工过程中的增？室内装饰、造型的图纸尺寸、设备的标准、型号又能有标准的标著。
可以简化部分的
竣工图，指的是现在完成施工任务出具的最后图纸需要在竣工图上画出更改以及设置的个别，以使最后图纸和实际施工相符合所以，要明确落实这些个别变更过，而在原设计图纸上没有体现出来，这部分应该在竣工图纸上再次补充上去。
竣工图纸为了方便用户无法根据图纸知道其系统以及管线的最后布置或者装配状态。
...
得听他们合同是如何订的，一般是由监理单位报送施工图（也就是承包方）.施工图编制规定：（1）凡按图施工没有变动的，则由施工单位（包括总包和分包施工单位，下同）在原施工图上加盖“竣工图”标志后装修竣工图需要设计部门确认吗，即成为竣工图。

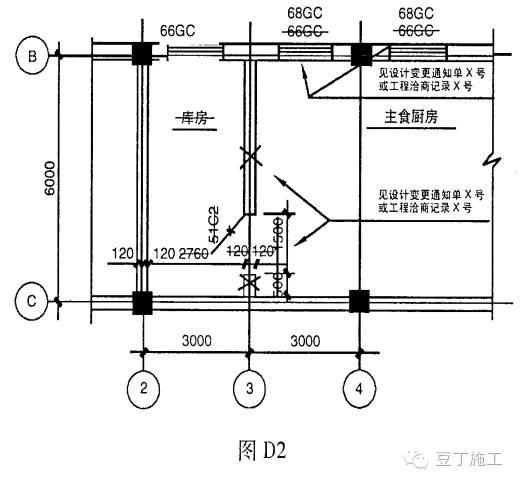

(2)凡在施工中虽然一般性设计更改，但会将原施工图加以修改补充作为开工图的，可不重新制作，由监理单位负责在原施工图（必须是新蓝图）上标明修改的个别，并附以设计更改通知单和施工说明。
加盖“竣工图”标志后，即成为竣工图。
(3)几结构方式改善、工艺改变、平面布置改变包括有任何重大改善，不宜再在原施工图上设置、补充者，应再次绘制改变后的竣工图。
由于设计目的产生的，由设计单位负责再次绘图；由于施工问题导致的，由施工单位负责再次绘图；由于任何问题导致的，由发展单位另行绘图或委托设计单位绘图。
施工单位负责在新图上加盖“竣工图”标志并附以有关记录表明，作为竣工图。
重大的改造、扩建工程涵盖原有工程项目变更时，应将相关工程的完工图资料统一梳理归档，并在原图案卷内增补必要的表明。
(4)竣工图一定要与实际状况相符，要确保图纸质量，做到规格统一，图面整齐、字迹清楚。
不得用圆珠笔或其它容易生锈的墨水绘制。
竣工图应经承担施工的技术负责人审核签认。
如果存档的话，必须收集变更通知单家装，然后用原设计图做为竣工图，只要在更改的部位标清楚次段更改或此处变更，详见设计更改通知单的字样就行，完了加盖竣工章。
如是业主自己能的话，直接在电子版的设计图上按实际施工的进行更改，完了出图加竣工章就行。
1凡严格按设计施工的，在照片里加盖竣工图章，视为竣工图。
2凡有一般性变更，但会将原施工图加以修改补充，能体现竣工实际的，可不重新制作完工图，由施工单位根据变更程序的要求的方式进行补足修改后，加盖竣工图章，视为竣工图。
3凡结构方式、工艺改变、平面布置改变、项目改善及有任何重大改观或更改部分达到图面1/3者应再次绘制竣工图。
...
