图纸会审内容全攻略，与图纸有关的难题却在这了！

1

关于图纸会审流程

1图纸会审目的

为提升设计，保证图纸质量，保障项目效率进度，才成立完整的图纸会审制度。

2适用范围

房建监理工程、市政工程项目及给排水项目。

施工图纸以及：施工图纸、设计联系单、施工技术联系单及其它技术规定程序。

3图纸会审制度

1、设计图纸控制：在设计投标或与设计单位签订协议时非常注重设计图纸的各个专业设计人员的图纸会签制度，以尽量避免图纸中各个专业的冲突失败。点这免费下载施工技术资料

2、图纸接受制度：现场工程师代表负责接收设计院图纸，检查图纸质量，要求完整确定，设计及相关人员签字，设计院盖章，现场负责人做好图纸接收记录及存档图纸保管。

3、图纸发放机制：现场工程师代表负责向监理单位颁发施工图纸并做好图纸发放记录，记录了解发放图纸名称、图号、份数、接受单位、接受时间及接受人签字。由监理单位负责对施工图纸进行审查后向各个施工单位发放。各个施工单位接受的图纸必须有监理单位盖施工图纸专用章。

4、图纸会审人员：下列人员需要参与图纸会审

建设方：现场负责工人及其它技术员工;

设计方：设计院总工程师、项目负责人及各个专业设计负责人;

监理方：项目经理、副主任及各个专业监理工程师;

施工单位：项目总监、项目副经理、项目总工程师及各个专业技术负责人;

其他相关单位：技术负责人。

5、图纸会审时间掌控：设计图纸分发后三个工作日内由施工负责组织业主、设计、监理、施工单位及其它相关单位进行设计交底。设计交底后十五个工作日内由建设单位或施工负责组织上述单位进行图纸会审。

6、图纸会审，施工单位、监理所单位及其它各个专业的项目科技员工对于自己看到的难题或对图纸的改进建议以文字性汇报材料分发会审人员询问。

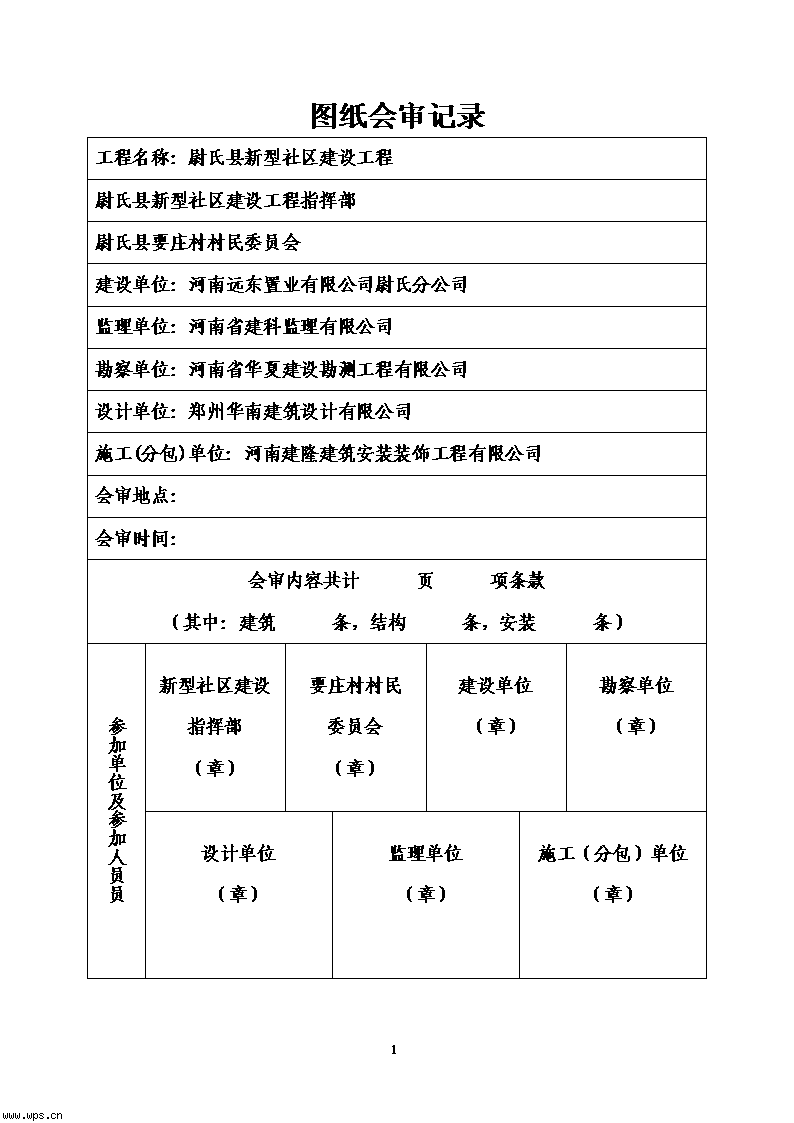

7、图纸会审会议由业主或施工主持，主持单位要做好会议记录及参与人员签字。

8、图纸会审每个单位要求的弊端或改进建议在会审会议上需要经过争论作出确定结论;对应该继续探讨的难题，在会审记录里确定最后答复日期。

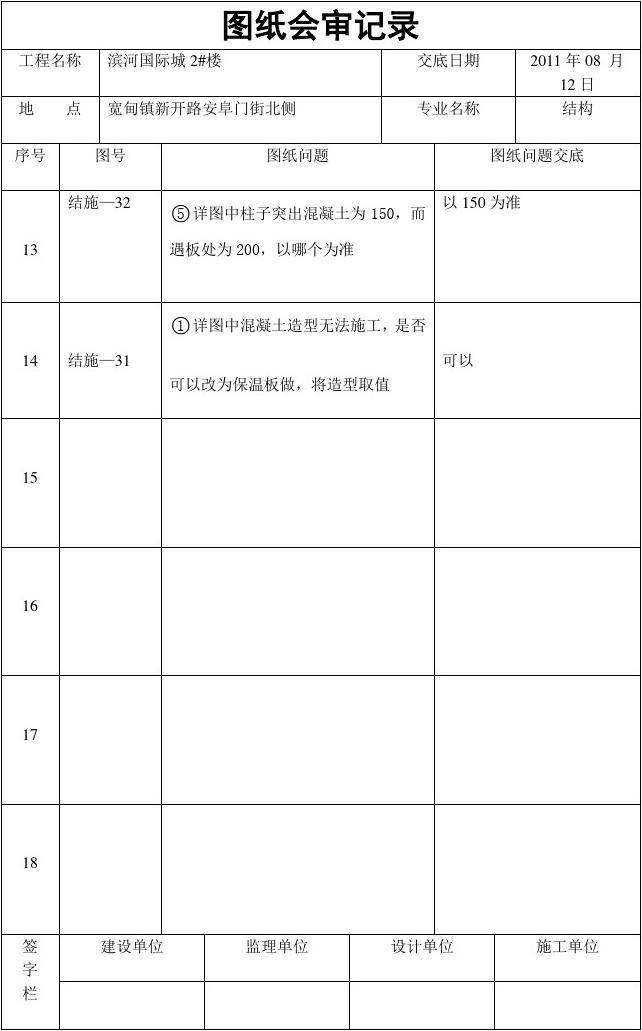

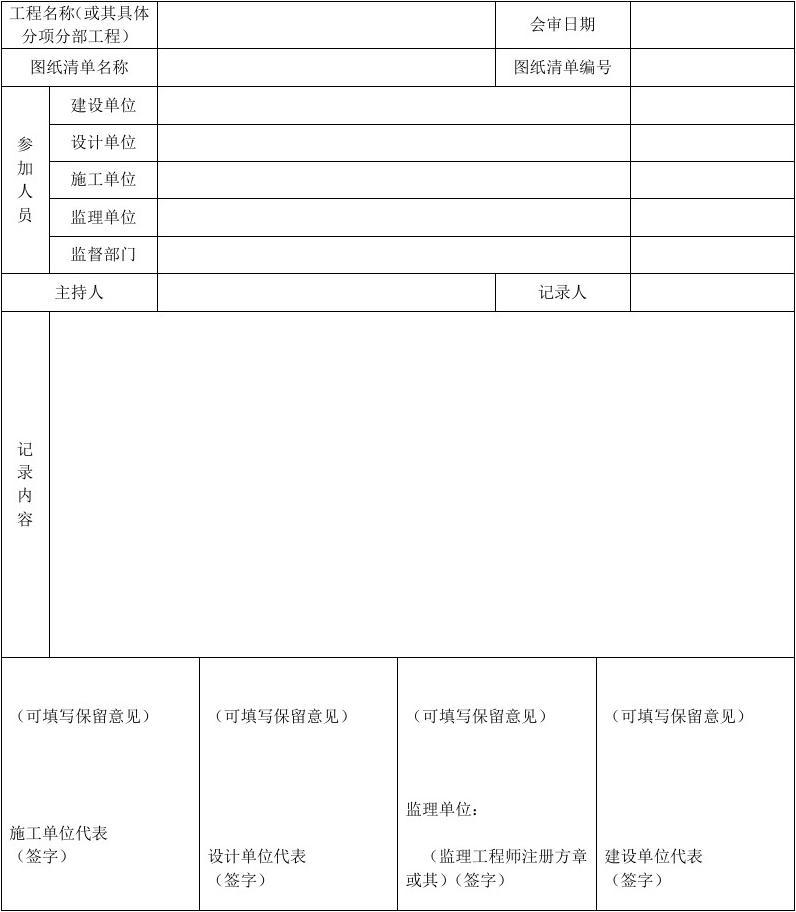

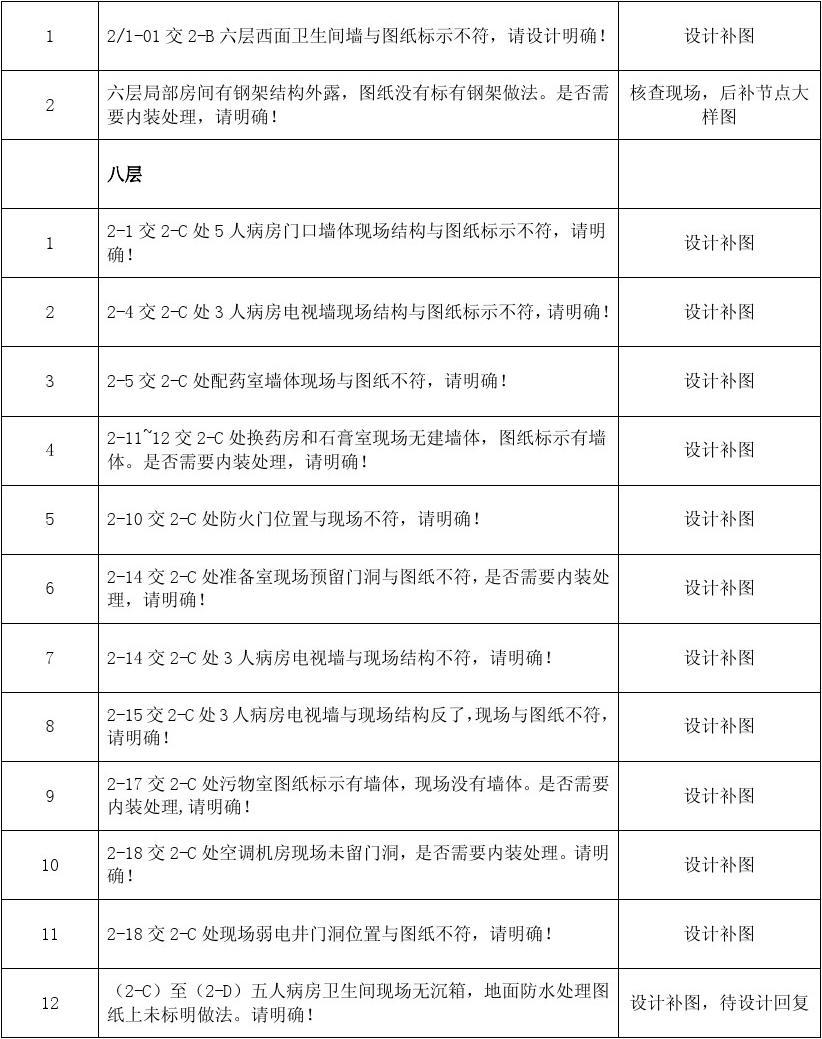

9、图纸会审记录由监理负责整理并分发各个相关单位执行、归档。

10、图纸会审可用于所有图纸集中会审、分部图纸会审、分阶段图纸会审及分专业图纸会审，具体会审形式由监理确定。

11、各个承建单位对施工图、工程联系单、及图纸会审记录做好备挡工作。

12、作废的图纸设计以书面方式告知，各个施工单位自行处理。

工程开工之前，需识图审图，再进行图纸会审工作即使有识图审图经验，掌握一些方法，则事半功倍。识图审图的顺序是：熟悉拟建工程的功能 熟悉审查项目平面形状 熟悉审查工程细部形状 检查施工图中常常错误的部位有无出错 检查有无改进的地方。

2

图纸会审技巧

1熟悉拟建工程的功能

图纸到手后，首先认识本项目的用途是怎么，是工厂或者办公楼?是公园也是学校?了解功能之外，再联想一些几乎尺寸跟装修，例如马桶地面通常能贴磁砖做块料墙裙，厕所屋顶楼地板标高一般能低几厘米;车间的规格必须满足制造的须要，特别是满足系统安装的还要等等最后识读建筑说明，熟悉工程装修情况。

2熟悉审查工程平面尺寸

建筑工程施工平面图一般有三道尺寸，一是立面长度，二是中轴间长度，三是总重量。检查第一道尺寸相加之和是否等于第二道尺寸第二道尺寸相加之和能否等于第三道尺寸，并注意边轴线是否是墙中心线，识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装系统工艺除了检测室内平面布置是否便利使用光线通风是否较好等，识读下一层平面图尺寸时，检查与里一层有无不一致的地方。

3熟悉审查工程立面尺寸

建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有项目立面材质信息;建施平面图，结施平面图上，一般也标有本层标高;梁表中，一般有梁表面标高;基础大样图、其它立面大样图，一般只是标高注明，通过这种施工图，可了解项目的剖面形状。正立面图通常有三道尺寸，第一道是屋顶山墙的宽度等细部规格，第二道是层高尺寸，并标示有坡度，第三道是总高度。

审查方式与审查平面各道宽度一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸，检查立面图各楼层的柱距是否与建施平面图相同，再检查建施的标高是否与结施标高相符，建施图各楼层标高与结施图相应楼层的暗梁应不完全相同，因建施图的栋地面标高是项目建成后的标高，而结施图中楼墙面标高仅结构面标高，不包括装修面的高度装修图纸会审问答表，同一地段建施图的标高应比结施图的标高高几厘米。有些施工图，把建施图标高标在了对应的结施图里，如果不注意，施工中能错误。

熟悉立面图后，主要检查门窗顶标高是否与其上一层的梁底标高相一致;检查楼梯踏步的水准尺寸跟标高是否有错，检查梯梁下纵向净空宽度是否小于2.1米，是否发生碰头现象;当中间层出现露台时，检查露台标高是否比室外低;检查隔间浴室楼地板是否低几厘米，若不是，检查有无防溢水方法;最后与电力电器安装系统工艺第二次装修施工图相结合，检查建筑宽度是否满足用途必须。

4检查施工图中常常错误的地方有无出错

1、检查女儿墙砼压顶的桥向是否朝内

2、检查砖墙下有梁否

3、结构平面中的梁，在梁表中或许全标出了配筋情况

4、检查主梁的厚度有无低于次梁高度的状况

5、梁板柱在跨度相同相近时，有无配筋相差较大的地方，若有，需验算

6、当梁与剪力墙同一直线布置时，检查有无梁的长度小于墙的宽度

7、当梁分别支承在剪力墙和柱边时，检查梁中心线是否与中轴平行或重叠装修图纸会审问答表，检查梁宽有无突出墙或柱外，若有，应提交设计处理点这免费下载施工技术资料

8 、检查梁的受力钢筋最小间距是否满足施工验收规范规定。

9、检查室内出窗户的门上是否设计有窗框，检查结构平面上窗框中心是否与建施图上门的中心线重合

10、当设计提出与施工验收规范有无不同如柱表中常说明：柱筋每侧多于4根可在同一剖面搭接但监理验收规范规定，同一截面钢筋绑扎面积不得超过50%

11、检查结构表明与构造平面大样梁柱表中内容包括与建施说明有无存在相冲突之处

12、单独基础系双向受力，沿短边方向的受力钢筋一般放在长边受力钢筋的上边，检查施工图的基础大样图中钢筋是否画错

5审查原施工图有无可优化的地方

主要从有利于该项目的施工;有利于保证建筑品质;有利于工程美观三个方面对原施工图提出完善意见

1、从有利于工程施工的角度阐述改进施工图意见

结构平面上会出现连续框架梁相邻间距较大的情况，当前面支座负弯矩筋分开锚固时，会导致梁柱接头处钢筋太密，捣砼困难，可向设计人员建议：负筋能连通的尽量连通。

当支座负筋为通长时，就造成了间距小梁厚较小的梁面钢筋更密，无法捣砼，可建议在确保梁负筋的前提下，尽量维持各跨梁宽一致，只对梁高进行微调，以便于面筋连通和浇捣砼。当构造造型复杂，某一部位构造施工无法一次完成时，向设计要求：砼施工缝如何留置

2、从有利于建筑工程质量方面，提出修改施工图意见

当设计天花抹灰与地面抹灰相同为1：1：6混合砂浆时，可建议将天花抹灰改为1：1：4混合浆料，以降低粘结力

当施工图上对楼梯井坑、卫生间沉池，消防泵房未注明防水施工要求时装修公司前十名，可建议在坑外壁沉池水池内壁增加泥土砂浆防水层，以提升防水质量

3、从有利于建筑美观方面要求提高施工图

若出现顶楼的女儿墙与外窗相接时，检查女儿墙的厚度是否高过窗台，若是，则相接处不新颖，建议设计处理。检查外墙墙面分色线是否连接，若不连通，建议去阴角处收口;当墙体与内墙无显著分界线时，询问设计，墙装饰延伸到内墙何处收口最为美观，外墙凸显头部的顶面跟底面是否同外墙一样装饰。

当柱截面形状随楼层的下降而逐渐减小时，若柱突出墙体成为立面装饰线条时，为让该线条上下宽窄一致，建议对突出两侧的柱截面不缩短;当柱布置在建筑平面墙壁的转角位，而外墙转角少于900，若构造设计还配备方形柱，可建议按照建筑平面将圆形改为多边形柱，以免柱角突出墙外，影响使用跟美观。当楼梯大堂(前室)左边有一框架柱突出地面10～20cm时，检查中间柱是否出突显相同长度，若不是，建议更改成以上对称。

会审图纸是监理前期的首要技术工作之一，因此工程施工前项目部应组织参与该工程项目的科技员工跟相关部门努力看图、熟悉施工图，了解项目状况跟图纸设计中的出错、矛盾、交待不知道、设计不正确等原因，尽可能把这种现象迅速提起来，解决在施工作业之前。

3

图纸会审注意事项

项目部应以谦虚、配合、学习、和谐的心态参加图纸会审会议。根据发展单位、设计单位、监理公司的组织效率跟协调能力提供必要的服务，促使图纸会审圆满完成。图纸会审记录是施工程序的构成个别，与施工图具有同等效力，所以图纸会审记录的管控方式跟发放范围同施工图管理、发放，并努力推行。会审图纸综合归类常见原因如下：

1、建筑、结构表明有没有互相冲突以及企图不知道的地方;

2、建筑、结构图中轴线位置或许一致，相对长度是否标记清楚;

3、如果是构架结构，看建筑、结构图梁柱是否规格一致，如果是砖混，看墙厚、构造柱的布置是否一致;

4、查看门窗的方法或许明确，有图籍的依照图籍，没有图籍做法的或许有大样，大样中进入方向、玻璃颜色、龙骨材质等是否确定;

5、一般设计常常疏忽的是墙壁做法、窗帘盒做法、门窗颜色、门垛尺寸;

6、看结构图表明中或许与完善相冲突或有出入，如有，协商按哪个标准施工;

7、从施工角度考量，是否有施工难度大并且不其实施工的构架节点，比如坡屋面与平屋顶相交的地方，梁的交叉施工最容易出原因;

8、楼梯踏步高和数量或许与标高相符;

9、建筑立面图中的结构标高是否与构造图每层的剖面相符;

10、檐口的地方标高容易错误，适当注意;

11、预留洞、预埋件是否错漏;

12、构造作法或许交待清楚;

13、材料使用能否有效，设计或许会迎合质量要求;

14、基础、地沟等是否相碰;

15、标准图、详图是否合理;

16、门窗、构件的宽度、规格、数量或许相符等。

熟悉图纸的方式及技巧：

先粗后细：就是先看平、立、剖面图，对整个项目的全貌有一个轮廓的知道，对总的长、宽宽度、轴线形状、标高、层高、总高有一个大体的印象。然后又听细部做法，核对总尺寸与细部尺寸。

4

图纸会审审查内容

1、建筑部分

建筑物平面布置在建筑草图里的位置有无不确定或根据不足之处 ，建筑物平面布置与现场实际有无不符情况等。

2、先小后大

首先看小样图再看大样图，核对在平、立、剖面图中标示的立面做法与大样图的方法或许相符;所采取的标准构部件图集编号、类型、型号与设计图纸有无矛盾;索引符号是否存在漏标;大样图是否齐全等。

3、先建筑后结构

就是先看建筑图，后看结构图;并让建筑图与构造图相互对照，核对其轴线形状、标高是否相近，有无矛盾，杏对有无遗漏尺寸，有无构造不正确之处。

4、先通常后特殊

应先看通常的头部跟要求，后看特定的头部跟要求。特殊部位通常以及地基处理方式，变形缝的设定，防水处理规定和防震、防火、保温、隔热、隔音、防尘、特殊装修等技术提出。

5、图纸与说明结合

要在看图纸时对照设计总说明跟图中的细部证明，核对图纸和阐明有无矛盾.规定或许明确，要求是否可行，做法或许正确等。

6、土建与安装结合

当看土建图时，应有针对性地看一些调试图，并核实与土建有关的调试图有无矛盾，预埋件、预留洞、槽的位置、尺寸是否一致，了解安装对土建的规定，以便考虑在施工中的协作现象。

7、图纸要求与实际状况结合

就是核对图纸有无不切合实际之处，如建筑物相对位置、场地标高，地质状况等是否与设计图纸相符;对一些特定的施工工艺施工单位能够做到等。为了作好设计图纸的会审工作、提高设计图纸的品质，应尽量避免在施工过程中看到设计图存在的现象。

5

建筑施工图纸最容易出错的48个细节

工程风险的失控通常是施工时期的变更与签证造成的,因此在施工图出图前要切记做好校对与提升工作，只有这种能够将错误率减至最低,今天就帮你们分享:48个施工图校对法

1总平面图

1、是否标记了0.000处的绝对标高。

2、是否表示了外轮廓的轴线及总长度。

3、是否声称了楼层数。

4、是否声称了与大致道路及红线的关系。

5、是否布置了道路及绿化。

6、是否列出了经济科技指标：总土地面积、总建筑面积、停车位数目（办公楼组能写该项）、建筑密度、容积率、绿化率（要求做到35%-50%，没做到能调整绿地面积）。

7、建筑周边设置圆形消防车道，宽小于等于4米，转弯处斜度半径12米。

8、线型：一道粗线（外）及一道细线表示建筑轮廓，若有局部层数不同用细线表示其投影线，局部突出阳台的楼梯间不要画投影。

2楼层平面图

各层楼房不需要布置家居肇庆装修公司，但卫生间要布置洁具

1、每层轴网是否一致？上一朝向轴线网编号与下一朝向轴网编号应一致，因为柱是自里到下能对齐的,每层的柱网要一样，除非顶层有抽柱的状况。

2、楼层地板标高是否标示？有水的外楼梯、门廊、浴室、卫生间，开水房、消毒室等隔间地面是否比对应楼层地板增加了0.01~0.03m？同时在标高差异的门坎处是否画了投影线？

3、三道尺寸线是否等长度（100~70mm），标注文是否是统一字体跟字高？

4、门窗是否编号，门是否按洞口尺寸、开启模式及结构不同而采取不同编号？

5、柱外皮是否与楼梯处外皮齐平？装修后从窗户里通常要看不到柱，以确保走道疏散宽度。

6、疏散门的打开方向是否朝人流方向进入？门洞宽达到到时1.2m是否根据每扇厚0.6~0.9m的长度分扇打开（尤其是大门处）？点这免费下载施工技术资料

7、楼梯间是否有跑向标注？首层上半走，中间层上半跑、下一走半，顶层下两走。中间系统或许有坡度标示？楼梯宽度是否在平面图和剖面图上表达全面？

8、一层平面图上或许有山墙表达，室外墙面标高，出入口处是否设置石阶或斜坡？斜道坡度表示，剖示符是否表达合理的剖示位置跟剖示方向，请与剖面图仔细对照投影。一层平面图上或许有指北针表示房屋的朝向？

9、房间名称标示文字或许是同一字体跟字高？

10、卫生间等有水房子的地板是否有浴缸？地面坡向有表达吗？卫生间卫生设施或许满足使用次数的规定？分隔尺寸是否标记？

11、公共建筑最小门洞宽为 1m，使用长度大和使用次数多及有小型系统进出的门应按细化要求设计高度，门也应分扇打开。

12、各层平面应有楼板标高，休息平台标高。雨棚标高。

13、房间名称或许表达。

14、剖去的墙线或许加粗，柱子是否填充。

3屋顶平面图

1、有构件要定位的轴线是否标记？没有定位构件的轴线是否改善？

2、屋面坡度通常标记构造层标高，是否标记？

3、雨水管是否布于蓄水分区的北部或住宅的阴角外侧？雨水管长度是否满足实用间距的规定？（18~24m）

4、檐口平面投影与剖面图中檐口是否一致？

5、雨水管是否沿着外挑阳台？如果沿着了能改为沿墙铺设管道，而不要在靠栏杆一侧布雨水管。

6、至少能有一个楼梯间上阳台，上楼顶的梯间的梯段投影是否表达？门坎要高出屋面300挡水，门坎投影是否表达？

7、电梯机房的平面图是否表达？

8、是否有局部屋顶的平面图（上阳台梯间外墙，电梯机房屋顶）

9、天沟是否有斜度，天沟内渗水坡度1%。

10、是否表达排水坡度及方向，分水线，分格缝。

4立面图

1、尺寸及标高是否完备？

2、雨棚是否表示？

3、是否表示了立面材质？

4、出屋面的楼梯间及楼梯间是否表示？

5、外轮廓及地面线或许加粗？

5剖面图

1、是否剖去楼梯和体现主要建筑空间的外部差异？

2、剖面图中剖去的墙线加粗，剖去的墙体（一般设为100mm厚）、梯段、梁涂黑。

3、室外地坪，室内地板，楼层墙面，屋顶坡度是否标注？所剖的墙体是否有定位轴线？4、地坪线与剖去地面的关系能否正确？先有室外地面线，砌墙，再开挖室内地板，因此墙将室外外地平线断开，如图，你的或许正确？

5、与平面图仔细对照投影，是否与平面图对应？

6、是否表示天沟？

7、剖去的房间是否写名称？

8、楼梯尺寸是否明确？

6详图

1、是否规范表示了详图索引、详图编号，要在特定的平面、或细部、或截面中表示索引符号，符号大小应具备制图规范的规定。

2、剖去的填充图例。（与剖面图有区别）

3、是否标注了定位轴线？

4、标高尺寸是否完备？

5、与平、立、剖是否相应，尤其是需要画的山墙详图，一定要与外墙平面、装修表相应。

7出图前注意事项

1、尺寸标注、字体大小或许适合及统一？

2、各图的定位轴号是否相应？

3、线型是否合理？

4、各图是否遵循比例出图？

5、布图顺序是否合理：

建筑方案图：总图、各层平面图、屋顶平面图、立面图、剖面图。建筑施工图：设计总说明、总图、各层平面图、屋顶平面图、立面图、剖面图。门窗表、装修表，详图可较为灵活布置，以布图适当为宜。

6、采用统一的图框。返回搜狐，查看更多

---
